Report Message
Générez un message d'erreur dans le visualiseur d'événements d'AutoCAD Civil 3D dans des cas spécifiés.
Propriétés
Spécifiez les paramètres suivants dans le groupe de fonctions Properties.
| Général | |
| Message | Indique le message d'erreur qui s'affiche dans la colonne Description du visualiseur d'événements d'AutoCAD Civil 3D. |
| Error Level | Indique le type d'erreur :
|
| Divers | |
| Comment | Indique des remarques concernant le message. Des commentaires peuvent être affichés dans le groupe de fonctions Preview. |
Exemple
Pour consulter un exemple d'utilisation de cet élément de géométrie, ouvrez le fichier d'exemple PKT suivant :
Report Message Example.pkt

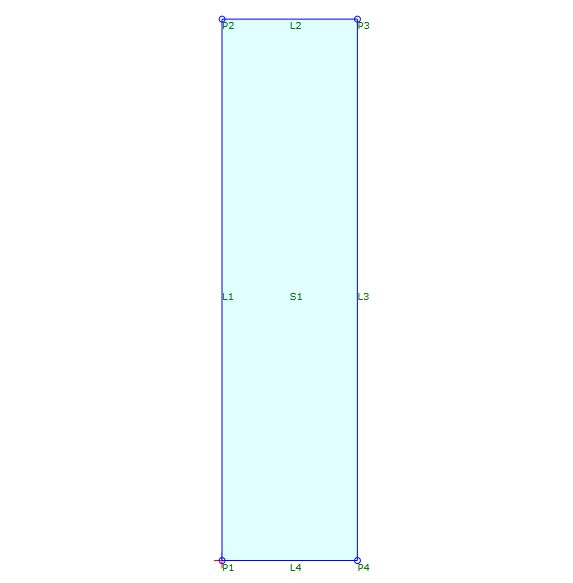

Dans cet exemple, la forme peut être tracée selon une hauteur définie par l'utilisateur.
- Vous pouvez définir la hauteur de la forme à l'aide du paramètre d'entrée Height.
- Decision
vérifie si la hauteur est inférieure ou égale à 10. - Si la hauteur est inférieure ou égale à 10, la géométrie est placée à la hauteur définie par l'utilisateur
. - Si la hauteur est supérieure à 10, Report Message envoie un message au visualiseur d'événements d'AutoCAD Civil 3D et la forme est tracée à la hauteur par défaut .
