Les fraises de forme personnalisée sont collectivement connues sous le nom d'outils de Fraise de forme et peuvent être créées dans la bibliothèque d'outils à partir d'une esquisse ou d'un corps solide en rotation enregistré dans un fichier de pièce Autodesk Inventor ou Inventor LT distinct.
Pour créer une fraise de forme, suivez ces étapes :
- Créez une pièce Inventor.
- Créez une esquisse contenant un seul profil fermé représentant la coupe de l'outil.
- Utilisez la commande Rotation pour créer une fonction en rotation à partir de l'esquisse.

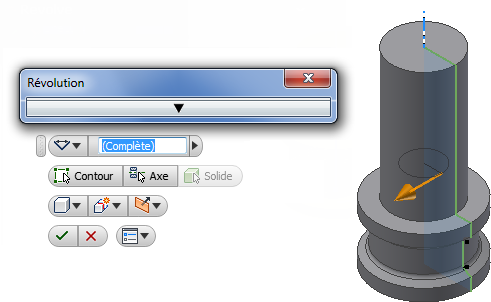

Fonction en rotation dans une pièce Inventor ; adaptée à la création d'un outil Fraise de forme
- Enregistrez le fichier pièce.
- Ouvrez la bibliothèque d'outils Inventor HSM Express .
- Créez un outil de fraisage en cliquant sur le bouton Nouvel outil.
- Cliquez sur l'onglet Outil et choisissez Fraise de forme dans le menu déroulant Type.
- Cliquez sur Importer un fichier….
- Recherchez le fichier d'outils précédemment enregistré et sélectionnez-le. Le profil de l'esquisse est chargé en tant que profil pour la fraise de forme et affiché comme illustré ici.

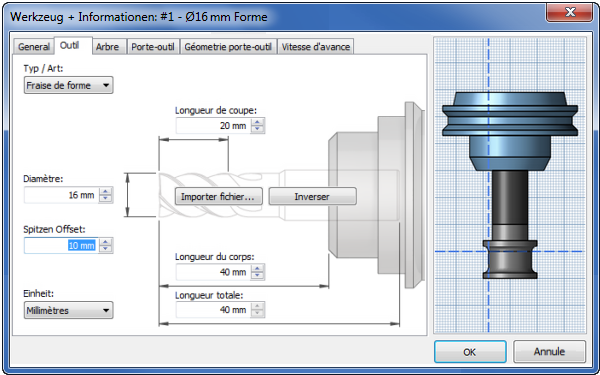

Boîte de dialogue Fraise de forme avec aperçu
L'utilisation de cet outil est semblable à celle de tous les autres outils. Il vous suffit de garder à l'esprit que la trajectoire d'outil est créée en fonction du point de correction défini par le diamètre et le décalage du bout.

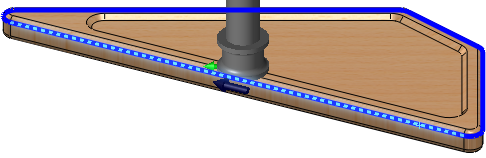

Géométrie sélectionnée pour un contour 2D à l'aide de l'outil avec point de correction

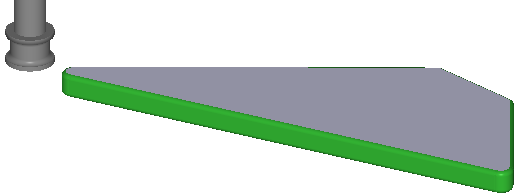

Simulation avec l'outil Fraise de forme

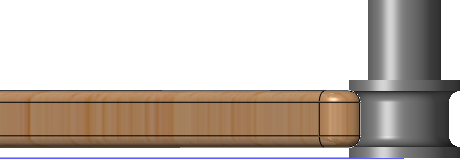

Simulation du brut avec l'outil Fraise de forme
