Inventor HSM prend en charge quatre types de transitions entre les passes de l'outil, en fonction de la stratégie d'usinage choisie.
- Aucun contact : les passes ne sont pas connectées entre elles sur le même niveau Z, mais au moyen d'un mouvement de rétraction.
- Ligne droite : permet d'effectuer des connexions simples et directes, à l'aide de lignes droites.
- Chemin le plus court : trajectoire la plus courte possible entre des zones d'usinage. Il s'agit généralement d'un mouvement en ligne droite.
- Lisse : permet d'utiliser comme il convient des mouvements tangentiels lisses à l'aide d'arcs réels.

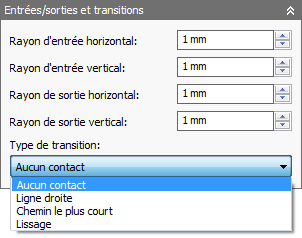

Le paramètre Type de transition est défini sur l'onglet Liaison entre passes.
Choix d'un type de transition
La méthode Aucun contact éloigne l'outil du modèle de manière à ne laisser aucune marque sur la surface.
Aucun contact
La méthode Ligne droite déplace l'outil le long de la surface selon un angle constant qui produit une ligne droite vu de côté.Ligne droite
Transitions en ligne droite
La méthode Lisse évite les changements en Z abrupts en imprimant un mouvement de rampe descendant progressif le long de la surface. Le cas échéant, la rampe ne dépasse jamais l'angle de rampe spécifié.
Transitions lisses
