Inventor HSM inclut une prise en charge spéciale pour l'usinage des parois fines avec la stratégie Finition Contour.
Sur une pièce à parois fines, l'exécution de l'option Finition Contour avec les paramètres par défaut crée une trajectoire d'outil triée par zone. Dans le cas d'une poche à paroi fine, cette opération peut entraîner la cassure de la paroi lors de l'usinage complet d'un côté avant de passer à l'autre côté.
Ce problème peut être évité par l'activation de l'option Tri par profondeurs de l'onglet Passes, qui termine entièrement un niveau Z avant de passer au suivant.

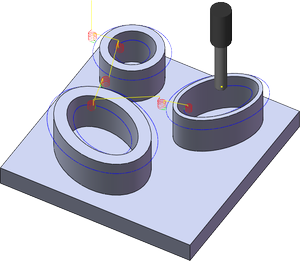

Trier par zone (par défaut)

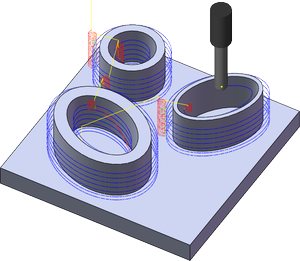

Tri par profondeurs
Dans les pièces à parois fines et épaisses, le tri par profondeurs peut malheureusement entraîner des liaisons supplémentaires. Dans Inventor HSM, cependant, vous pouvez activer l'option Utiliser une paroi fine, qui vous permet de contrôler si la trajectoire d'outil doit être triée par profondeur plutôt que par zone.
Par exemple, il existe trois prolongements avec des parois de 2 mm, 4 mm et 6 mm d'épaisseur sur la pièce illustrée ci-dessus. Si vous définissez l'option Largeur des parois fines sur 3 mm, la trajectoire d'outil sur le prolongement avec des parois de 2 mm est usinée par profondeur, tandis que les deux autres prolongements sont usinés par zone.
Utilisation d'une paroi fine avec une largeur de paroi fine de 3 mm
