Inventor HSM fournit une fonction de raccord de trajectoire d'outil qui est utile pour éviter les angles vifs dans les trajectoires d'outil de finition 3D. Avec des congés, les courbes prononcées dans la trajectoire d'outil peuvent être réduites afin que le contrôle CNC permette de maintenir une avance plus élevée et/ou d'éviter toute marque sur la pièce usinée.

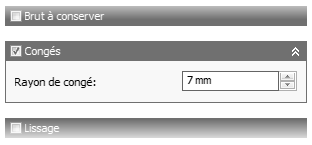

La section Congés et le paramètre Rayon de congé se trouvent dans l'onglet Passes entre les sections Surépaisseur et Lissage.
Les images suivantes illustrent un exemple de trajectoire d'outil de finition Parallèle à l'aide d'une fraise boule de 10 mm.
Congés désactivés

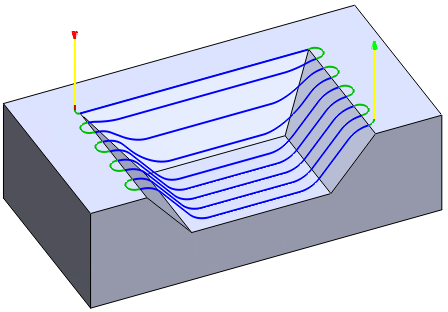

Congés activés. Le rayon du congé est de 10 mm, deux fois le rayon de l'outil

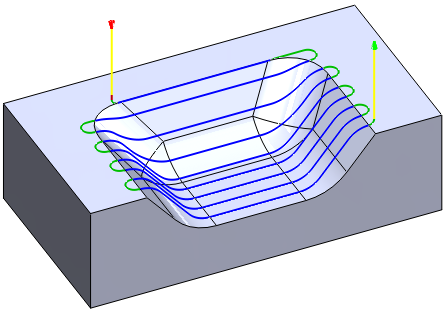

Congés désactivés, mais le modèle comporte des caractéristiques de géométrie de congé
L'activation de congés sur une trajectoire d'outil de finition Parallèle influe surtout sur les coins perpendiculaires aux passes.

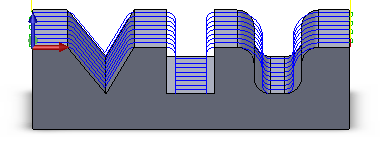

Trajectoire d'outil Parallèle sans congés de trajectoire d'outil
Trajectoire d'outil Parallèle avec un rayon de congé de trajectoire d'outil de 4 mm
De même, pour une opération de finition Contour, les congés dans les coins verticaux :

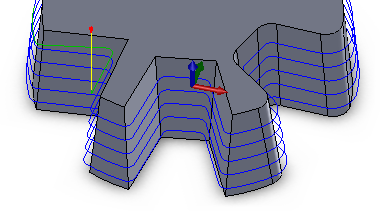

Trajectoire d'outil Contour sans congés de trajectoire d'outil
Trajectoire d'outil Contour avec un rayon de congé de trajectoire d'outil de 4 mm
