Les onglets de la boîte de dialogue Opération sont présentés de la même façon pour toutes les opérations de fraisage. Les paramètres d'usinage sont regroupés en cinq onglets qui permettent d'accéder rapidement aux différents paramètres et limitent considérablement le défilement.
Onglet Géométrie actif dans la boîte de dialogue Opération pour une opération Adaptatif 2D.
Onglet Outil
Cet onglet vous permet de sélectionner un outil pour l'opération. Vous pouvez également modifier l'outil dans la bibliothèque d'outils et définir les avances et les vitesses de l'opération.
Onglet Géométrie
Cet onglet contient toutes les sélections de géométrie principale, et définit la matière et les zones à usiner. Selon le type d'opération et la version d'Inventor HSM, les groupes suivants sont disponibles : Géométrie, Limite d'usinage, Pente, Reprise matière restante, Orientation de l'outil, Modèle et Surfaces à éviter/toucher.
Onglet Hauteurs
Cet onglet contrôle les hauteurs auxquelles l'opération fonctionne. En général, il contrôle les principaux niveaux Z de l'usinage et, selon l'opération, vous permet de sélectionner les niveaux suivants : Hauteur de sécurité, Hauteur de rétraction, Hauteur de Travail, Hauteur de la partie supérieure et Profondeur d'Usinage.
Onglet Passes
Cet onglet contrôle la manière dont les trajectoires d'outil de coupe réelles doivent être générées. Les paramètres de cet onglet sont notamment les suivants : Tolérance, Pas, Pas en Z, Surépaisseur, Congés et Lissage.
Onglet Liaison entre passes
Cet onglet contrôle la manière dont les trajectoires d'outil non coupantes doivent être générées. Les paramètres de cet onglet sont notamment les suivants : Type de rétraction, Distance de sécurité, Entréen Sortie, Rampe, Transitions et Positions d'entrée.
Options de positionnement de la boîte de dialogue Opération
Normalement, la boîte de dialogue Opération partage le même espace que le navigateur FAO. Vous pouvez séparer la boîte de dialogue Opération du navigateur FAO de sorte qu'elle flotte librement ou soit ancrée à un emplacement plus approprié en effectuant les opérations suivantes :
- Dans le ruban, cliquez sur
le ruban, l'
onglet FAO
le groupe de fonctions Gestion
Options
. La boîte de dialogue Options FAO s'affiche. - Cliquez sur l'onglet Interface utilisateur.
- Désactivez la case à cocher Combiner CAM-Browser avec les boîtes de dialogue.
- Cliquez sur OK pour quitter la boîte de dialogue Options FAO.
La prochaine fois qu'une stratégie d'usinage sera sélectionnée, la boîte de dialogue Opération s'affichera indépendamment du navigateur FAO.

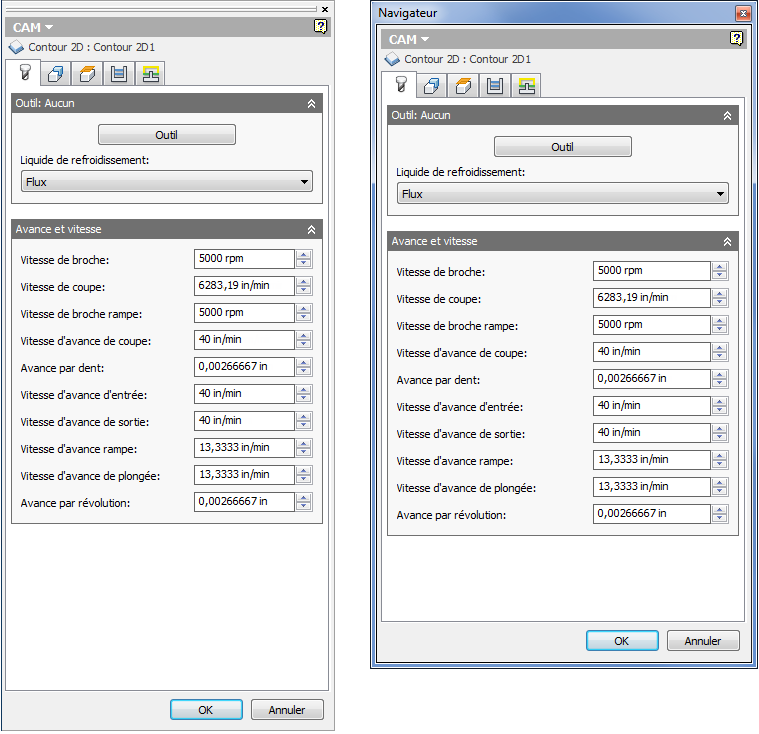

A gauche, la boîte de dialogue Opération partage le même espace que le navigateur FAO. A droite, elle est affichée en tant que boîte de dialogue flottante, séparée du navigateur FAO.
Définition et réinitialisation des valeurs par défaut des paramètres
Autant que possible, Inventor HSM fournit des valeurs par défaut pour tous les paramètres de stratégie disponibles dans la boîte de dialogue Opération. Vous pouvez contrôler les valeurs par défaut de chaque paramètre en cliquant avec le bouton droit de la souris sur le nom du paramètre pour afficher le menu contextuel illustré ci-dessous.
Le nom du paramètre actif (en gras) s'affiche dans la partie supérieure du menu contextuel. Les autres éléments de menu proposent les options suivantes :
- Réinitialiser aux valeurs par défaut : réinitialise l'expression du champ actif sur la valeur par défaut (système) d'origine. Cette option ne tient pas compte des valeurs par défaut enregistrées par l'utilisateur.
- Réinitialise aux valeurs par défaut : réinitialise l'expression du champ actif sur la valeur par défaut enregistrée par l'utilisateur pour le paramètre/la stratégie.
- Définir par défaut : définit l'expression du champ actif en tant que valeur par défaut pour l'association paramètre/stratégie correspondante.
- Définir tout par défaut : définit toutes les expressions de l'objet actif en tant que valeurs par défaut pour la stratégie correspondante.
- Editer expression : la plupart des paramètres d'Inventor HSM possèdent des valeurs par défaut basées sur des expressions impliquant d'autres paramètres, tels que le diamètre de l'outil (référencé par le diamètre de l'outil dans une expression). Vous pouvez entrer une nouvelle expression directement dans le champ de paramètre ou modifier une expression existante dans la boîte de dialogue Expression, en sélectionnant Editer expression dans le menu contextuel ou en appuyant sur la touche de fonction F2.

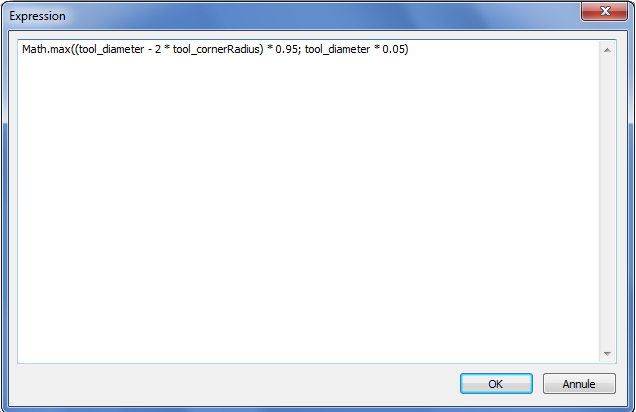

Boîte de dialogue Expression
Les noms de référencement d'autres paramètres peuvent être déterminés de la manière suivante : maintenez la touche Maj enfoncée tout en survolant, avec le curseur de la souris, un champ de paramètre.

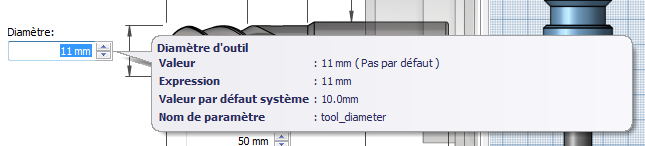

Affichage des noms de paramètre dans l'info-bulle lors du maintien de la touche Maj enfoncée
