Référence des options FAO

Mode d'accès :

le ruban, l' onglet FAO le groupe de fonctions Gestion Options

La boîte de dialogue Options FAO est constituée de quatre onglets contenant des paramètres qui vous permettent de régler divers comportements dans Inventor HSM.

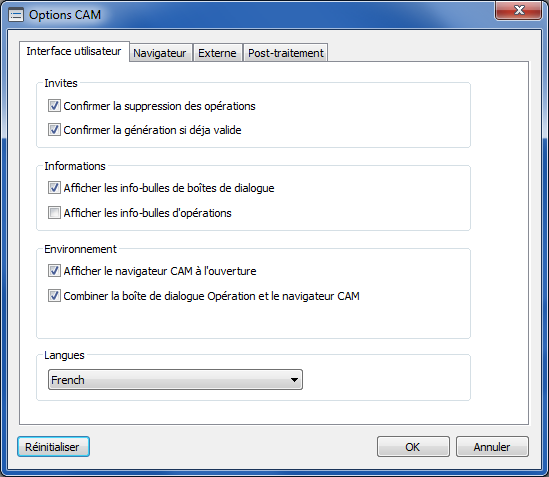

Boîte de dialogue Options FAO. Vous pouvez restaurer les paramètres par défaut à tout moment en cliquant sur le bouton Réinitialise qui apparaît dans chaque onglet.

Onglet Interface utilisateur

• Confirmer l'effacement des opérations : affiche un message vous invitant à confirmer la suppression d'une opération sélectionnée dans le navigateur FAO.
• Confirmer la régénération si déjà valide : vous êtes invité à procéder à une régénération lorsque la trajectoire d'outil est déjà valide.
• Montrer le dialogue tooltips : affiche les info-bulles des commandes d'une boîte de dialogue.
• Montrer les tooltips d'opération : placez le curseur de la souris sur un noeud dans le navigateur FAO pour afficher les détails d'usinage (description, stratégie, description de l'outil, etc.) du noeud sélectionné.
• Montrer CAM-Browser à l'ouverture : affiche le navigateur FAO et le ruban FAO lorsqu'un document contenant des données FAO est ouvert.
• Combiner CAM-Browser avec les boîtes de dialogue : normalement, la boîte de dialogue Opération partage la même fenêtre que le navigateur FAO. Désactivez ce paramètre pour afficher la boîte de dialogue Opération sous la forme d'une fenêtre distincte et ancrable.

Onglet Navigateur

• Montrer le numéro d'outil : affiche le nombre d'outils entre crochets ([ ]) devant le nom de la stratégie.
• Montrer les corrections d'outils : lorsque des décalages au niveau du diamètre et de la longueur sont appliqués à un outil de la bibliothèque d'outils, les nouvelles valeurs sont affichées à côté de numéro de l'outil.
• Montrer la description de l'outil : si une description existe pour un outil, elle est indiquée entre parenthèses à droite du nom de la stratégie. Des descriptions d'outil peuvent être ajoutées à l'aide de la boîte de dialogue Bibliothèque d'outils.
• Montrer le correcteur et la broche : affiche le nombre de décalages de construction définis dans la configuration.
• Montrer le type de cycle : détermine si le paramètre de type de cycle est indiqué pour les opérations de perçage.
• Montrer NC manuel : si un NC manuel existe, il est affiché entre crochets ([ ]) dans le navigateur FAO.
• Montrer le type de motif : indique le type de motif (linéaire, circulaire, etc.) entre crochets ([ ]) à droite du nom du motif dans le navigateur FAO.
• Copier/coller : permet de réorganiser les opérations dans le navigateur FAO. Trois options sont disponibles dans le menu déroulant : Drag and Drop Normal (valeur par défaut), Interdire copier/coller et Demander avant de couper/coller.

Onglet Externe

• Editeur : permet de spécifier un éditeur NC externe. Cliquez sur le bouton Parcourir pour accéder au dossier contenant l'éditeur NC de votre choix.

Onglet Post-processeur

• Laisse les fichiers temporaires séparés des fichiers CN : option désactivée par défaut.
• Conserve les fichiers log : option désactivée par défaut.
• Demander avant d'écraser : option activée par défaut.
