La stratégie Rainure permet de sélectionner au moins une position d'entrée, ce qui vous permet de spécifier l'extrémité de la rainure dans laquelle effectuer la plongée. Cette option est utile si vous disposez de trous pré-percés dans vos rainures.

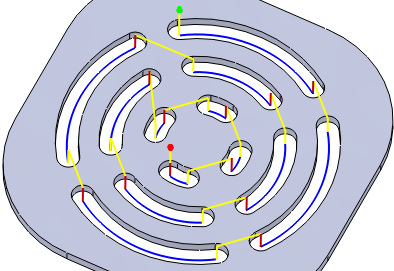

L'image ci-dessous présente plusieurs rainures sans positions d'entrée indiquées.

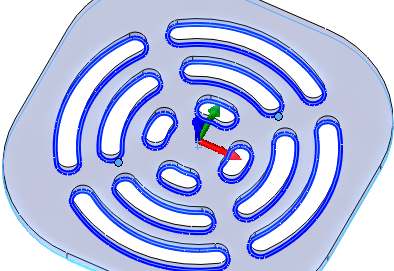

Ici, les positions d'entrée sont sélectionnées.
Comme illustré ci-dessous, la trajectoire d'outil obtenue plonge dans les positions d'entrée spécifiées.
Inventor HSM interprète les positions d'entrée comme des indications sur les endroits où l'outil doit commencer et tente de choisir une position de départ qui soit aussi proche que possible de la position d'entrée la plus proche parmi toutes celles indiquées.
Dans l'exemple ci-dessus, le jeu des positions d'entrée produit normalement les résultats souhaités. Il offre également plus de facilité et de souplesse dans la spécification des positions d'entrée.

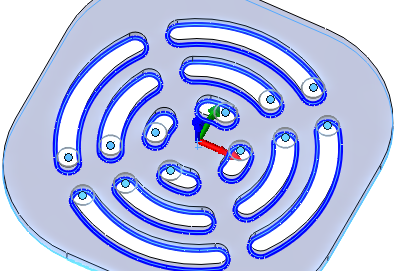

La sélection de deux positions d'entrée seulement, comme indiqué dans l'image ci-dessous, pousse Inventor HSM à lancer toutes les trajectoires d'outil de rainure aux extrémités les plus proches de ces positions d'entrée. Par conséquent, les sélections de positions d'entrée suivantes donneront exactement la même trajectoire d'outil que dans l'exemple précédent.
