A propos de la pièce de tournage

Mode d'accès :

Ruban : onglet CAM groupe de fonctions Tournage Pièce

La stratégie Pièce permet de sectionner la pièce lorsqu'elle a été entièrement usinée ou afin de l'usiner sur une autre broche.

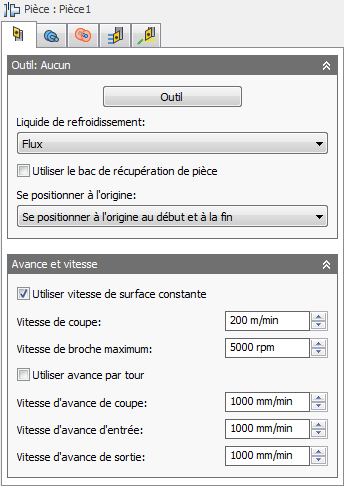

Paramètres de l'onglet Outil

Lubrifiant

Type de lubrifiant employé avec l'outil.

Utiliser le bac de récupération de pièce

Activez cette option pour utiliser le bac de récupération de pièce, s'il y en a un.

Se positionner à l'origine

La position d'origine est une valeur Z connue définie par rapport au système de coordonnées et paramétrée dans la section Système de coordonnées de travail (WCS) dans l'onglet Configuration de la boîte de dialogue Stratégie de configuration.

Vous pouvez forcer l'outil à se déplacer vers la position d'origine avant de commencer l'opération ou une fois l'opération terminée. L'outil retirera toujours le brut sur l'axe X jusqu'à atteindre la hauteur de dégagement, puis se positionnera au niveau de la position d'origine sur l'axe Z.

• Ne pas se positionner à l'origine





  Ne pas se positionner à l'origine

• Se positionner à l'origine au début





  Se positionner à l'origine au début

• Se positionner à l'origine à la fin





  Se positionner à l'origine à la fin

• Se positionner à l'origine au début et à la fin





  Se positionner à l'origine au début et à la fin

Utiliser une vitesse de coupe constante

Permet d'ajuster automatiquement la vitesse de broche de manière à maintenir une vitesse de coupe constante lorsque le diamètre de coupe change entre l'outil et la pièce de travail. Sur la plupart des machines, la commande G96 est utilisée pour définir une vitesse de coupe constante (CSS).

Remarque : Pour plus d'informations, reportez-vous à la rubrique d'aide d'Inventor HSM : A propos de l'avance et des vitesses de tournage.

Vitesse de broche

Vitesse de rotation de la broche.

Vitesse de surface

Vitesse de la broche exprimée en tant que vitesse de l'outil sur la surface.

Vitesse de broche maximum

Indique la vitesse de broche maximum autorisée lorsque vous utilisez une vitesse de coupe constante (CSS).

Utiliser l'avance par révolution

Permet d'ajuster automatiquement la vitesse d'avance en fonction de la vitesse de rotation de la broche, afin de maintenir une charge de copeaux constante.

Avance

Avance utilisée dans les mouvements de l'outil.

Vitesse d'entrée

Avance utilisée lors de la progression dans un mouvement de l'outil.

Vitesse de sortie

Avance utilisée lors de la sortie d'un mouvement de l'outil.

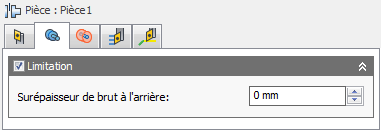

Paramètres de l'onglet Géométrie

Limitation

Les trajectoires d'outil peuvent être confinées à une zone spécifique en utilisant le bouton Limitation pour sélectionner les bordures de limitation. Vous pouvez définir les zones de limitation à l'aide d'un ensemble d'arêtes, de surfaces ou de points d'esquisse.

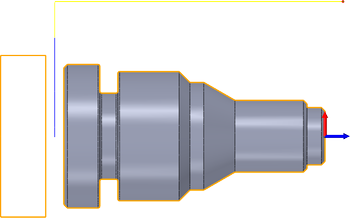

Surépaisseur brut à l'arrière :

Indique la distance à usiner au-delà de l'arrière du modèle.

Surépaisseur à l'arrière négative

Surépaisseur à l'arrière positive

Remarque : Ce décalage s'applique à l'arrière de la région du modèle ou de la limite et peut s'utiliser en même temps qu'un décalage à l'avant.

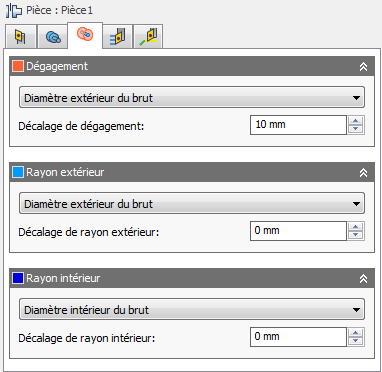

Paramètres de l'onglet Rayons

Dégagement

Définissez cette hauteur pour contrôler le rayon au niveau duquel l'outil entre et sort de la trajectoire d'outil. L'outil s'approche et se rétracte depuis l'intérieur du brut le long de l'axe Z (axe de la broche) en respectant ce décalage de dégagement radial. La valeur affichée dans l'onglet orange représente le rayon actuel par rapport à l'axe de la configuration.

Rayon de dégagement extérieur

• Diamètre extérieur du brut : définit le rayon de dégagement en fonction des extrémités radiales du brut définies dans la configuration.
• Diamètre extérieur du modèle : définit le rayon de dégagement en fonction des extrémités radiales extérieures du modèle définies dans la configuration.
• Rayon extérieur : cette option permet de décaler le rayon de dégagement par rapport au rayon extérieur. Toutefois, le rayon de dégagement doit être supérieur au rayon extérieur : une valeur positive doit donc être saisie dans le champ Décalage de dégagement.
• Rayon intérieur : cette option, combinée à la valeur de décalage de dégagement, vous permet de déterminer le rayon de dégagement à partir de l'emplacement le plus à l'intérieur au niveau duquel des trajectoires d'outil sont générées. Cette méthode s'avère pratique pour limiter la profondeur de la trajectoire d'outil dans certains cas. Assurez-vous que le rayon de dégagement permet à l'outil d'éliminer tout le brut restant. Vous pouvez le vérifier en exécutant une simulation du brut.
• Diamètre intérieur du modèle : cette option, combinée à la valeur de décalage de dégagement, vous permet de déterminer le rayon de dégagement à partir du diamètre le plus petit du brut défini. Assurez-vous que le rayon de dégagement permet à l'outil d'éliminer tout le brut restant. Vous pouvez le vérifier en exécutant une simulation du brut.
• Diamètre intérieur du brut : cette option, combinée à la valeur de décalage de dégagement, vous permet de déterminer le rayon de dégagement à partir du diamètre le plus petit du brut défini. Assurez-vous que le rayon de dégagement permet à l'outil d'éliminer tout le brut restant. Vous pouvez le vérifier en exécutant une simulation du brut.
• Sélection : sélectionnez une face, un sommet ou un point sur le modèle pour définir le rayon de dégagement.
• Rayon : cette option vous permet d'entrer une valeur de rayon dans le champ Décalage de dégagement.
• Diamètre : cette option vous permet d'entrer une valeur de diamètre dans le champ Décalage de dégagement.

Remarque : Le rayon de dégagement doit être supérieur ou égal au rayon extérieur pour générer une trajectoire d'outil valide.

Décalage de dégagement

Indique la valeur de décalage.

Décalage du dégagement extérieur

Rayon extérieur

Définit le rayon de limitation, en limitant l'intervalle radial interne de la trajectoire d'outil. Vous pouvez choisir l'une des options suivantes :

Rayon extérieur

• Diamètre extérieur du brut
• Diamètre extérieur du modèle
• Limite intérieure
• Diamètre intérieur du modèle
• Diamètre intérieur du brut
• Sélection
• Rayon
• Diamètre

Décalage de rayon extérieur

Indique la valeur de décalage du rayon externe.

Rayon intérieur

Définit le rayon de limitation, en limitant l'intervalle radial interne de la trajectoire d'outil. Vous pouvez choisir l'une des options suivantes :

Rayon intérieur

• Diamètre extérieur du brut
• Diamètre extérieur du modèle
• Limite extérieure
• Diamètre intérieur du modèle
• Diamètre intérieur du brut
• Sélection
• Rayon
• Diamètre

Décalage de rayon intérieur

Définit la valeur de décalage du rayon interne.

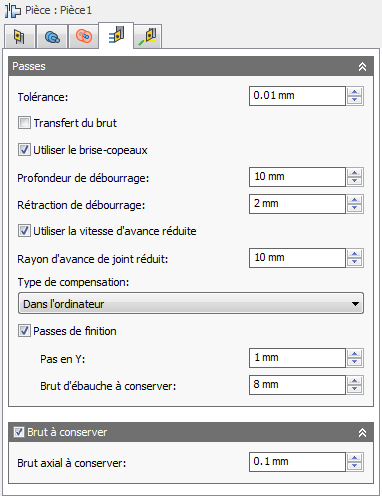

Paramètres de l'onglet Passes

Tolérance

La tolérance d'usinage correspond à la somme des tolérances utilisées pour la génération des trajectoires d'outil et la triangulation de la géométrie. Il convient d'ajouter les éventuelles tolérances de filtrage supplémentaires à cette valeur pour obtenir la valeur de tolérance totale.

Tolérance large de 0,100

Tolérance stricte de 0,001

Le mouvement de fraisage par contournage des machines CNC est contrôlé à l'aide des commandes de ligne G1 et d'arc G2 G3. Pour s'adapter à ce comportement, la FAO calcule une approximation des trajectoires d'outil de spline et de surface en linéarisant celles-ci. Elle crée ainsi de nombreux segments de ligne courts destinés à représenter approximativement la forme souhaitée. La précision de l'adéquation entre la trajectoire d'outil et la forme souhaitée dépend largement du nombre de lignes utilisé. En effet, plus le nombre de lignes est important, plus la trajectoire d'outil s'approche de la forme nominale de la spline ou de la surface.

Phénomène du "data starving"

Il peut s'avérer tentant d'avoir systématiquement recours à des valeurs de tolérances très strictes, mais cela s'accompagnera toutefois de certains inconvénients : augmentation de la durée de calcul des trajectoires d'outil, augmentation de la taille des fichiers de code G et mouvements de ligne très courts. Les deux premiers points ne posent guère problème, car Inventor HSM exécute rapidement les calculs, et la plupart des commandes modernes disposent d'au moins 1 Mo de RAM. Cependant, les mouvements de ligne courts, associés à des avances importantes, peuvent entraîner un phénomène connu sous le nom de "data starving".

Ce phénomène se produit lorsque la commande, submergée par la profusion de données à traiter, ne parvient plus à suivre. Les commandes CNC peuvent uniquement traiter un nombre fini de lignes de code (blocs) par seconde. Cela peut représenter à peine 40 blocs/seconde sur les anciennes machines et 1 000 blocs/seconde ou plus sur une machine récente, telle que les modèles de Haas Automation. Il arrive que les mouvements de ligne courts et les avances importantes forcent la vitesse de traitement au-delà des capacités de gestion de la commande. Lorsque cela se produit, la machine doit marquer une pause après chaque mouvement et attendre l'émission de la commande servo suivante.

Transfert du brut

Indique que le brut doit être serré pour être utilisé sur l'autre broche.

Utiliser le brise-copeaux

Activez cette option pour activer les options de débourrage.

Profondeur débourrage :

Spécifie la profondeur du débourrage.

Rétraction débourrage :

Indique l'ampleur de la rétraction pour débourrage.

Utiliser la vitesse d'avance réduite

Activez cette option pour réduire la vitesse d'avance lors du joint.

Rayon d'avance de joint réduit :

Spécifie le rayon de réduction de la vitesse d'avance lors du joint.

Type de compensation

Spécifie le type de compensation.

• Ordinateur : la compensation de l'outil est calculée automatiquement par Inventor HSM, en fonction du diamètre de l'outil sélectionné. Le résultat post-traitement contient directement le chemin compensé au lieu des codes G41/G42.
• Armoire : la compensation de l'outil n'est pas calculée. Les codes G41/G42 sont générés pour permettre à l'opérateur de définir la valeur de compensation et l'usure sur la commande de la machine-outil.
• Usure : fonctionne comme si l'option Ordinateur était sélectionnée, mais génère également les codes G41/G42. Cette option permet à l'opérateur de la machine-outil d'ajuster la valeur d'usure sur la commande de la machine-outil en spécifiant la différence de taille d'outil sous la forme d'une valeur négative.
• Usure inversée : identique à l'option Usure, à ceci près que la valeur d'ajustement de l'usure est définie sous forme de valeur positive.

Remarque : la compensation de commande (y compris les options Usure et Usure inversée) est uniquement appliquée aux passes de finition.

Passes de finition

Activez cette option pour effectuer des passes de finition en utilisant le côté de l'outil.

Remarque : Cette option est généralement utilisée lorsque l'ébauchage et la finition sont effectués avec le même outil.

Passes de finition activées

Passes de finition désactivées

Pas

Définit la distance maximale entre les passes de finition.

Brut d'ébauche à conserver

Spécifie la valeur de brut radial à conserver pour les passes d'ébauche.

Surépaisseur

Positive

Surépaisseur positive : quantité de brut restant après une opération. Cette quantité doit ensuite être supprimée à l'aide d'opérations d'ébauche et de finition. Dans le cas d'opérations d'ébauche, le comportement par défaut consiste à conserver une petite quantité de matière.

Aucune

Aucune surépaisseur : enlève l'excédent de matière jusqu'à la géométrie sélectionnée.

Négative

Surépaisseur négative : enlève la matière au-delà de la surface de la pièce ou de la limite.

Brut axial à conserver (sol)

Le paramètre Surépaisseur en Z détermine la quantité de matière à conserver dans la direction axiale (le long de l'axe Z), c'est-à-dire à l'extrémité de l'outil.

Surépaisseur en Z

Surépaisseur radiale et surépaisseur en Z

La définition d'une valeur positive pour le paramètre de surépaisseur en Z permet de conserver de la matière sur les zones peu profondes de la pièce.

Dans le cas des surfaces qui ne sont pas parfaitement horizontales, Inventor HSM procède à une interpolation entre les valeurs de surépaisseur en Z et de surépaisseur radiale (paroi). De ce fait, il se peut que le brut restant dans la direction axiale sur ces surfaces soit différent de la valeur spécifiée, selon la pente de la surface et la valeur de surépaisseur radiale définie.

La modification de la valeur de surépaisseur radiale définit automatiquement la valeur de surépaisseur en Z sur la même quantité, à moins de spécifier manuellement cette dernière.

Dans le cadre des opérations de finition, la valeur par défaut est égale à 0 mm/0 po ; autrement dit, aucune quantité de matière n'est conservée.

Pour les opérations d'ébauche, le comportement par défaut consiste à conserver une petite quantité de matière qui peut ensuite être enlevée ultérieurement au moyen d'une ou de plusieurs opérations de finition.

Surépaisseur négative

Lorsque vous utilisez une surépaisseur négative, l'opération d'usinage enlève plus de matière du brut que la forme de votre modèle ne le précise. Ce paramètre peut s'employer pour usiner des électrodes dotées d'un éclateur dont la taille est égale à la surépaisseur négative.

Les valeurs des paramètres de surépaisseur radiale et de surépaisseur en Z peuvent toutes deux être négatives. Cependant, lorsque vous utilisez une fraise boule ou hémisphérique dont la valeur de surépaisseur radiale négative est supérieure au rayon de coin, la surépaisseur en Z négative doit être inférieure ou égale à la valeur de ce rayon de coin.

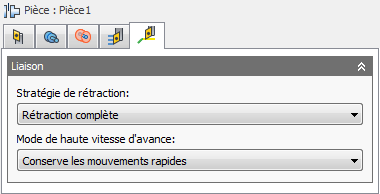

Paramètres de l'onglet Liaison entre passes

Type de rétraction

Indique comment l'outil doit se retirer vers le diamètre de dégagement après chaque passe de coupe ou simplement se retirer à une courte distance de la tâche. La distance est déterminée par la valeur Distance de sécurité.

• Rétraction totale : permet de rétracter entièrement l'outil selon la valeur du paramètre Hauteur de rétraction à la fin de la passe, avant de le positionner au-dessus du début de la passe suivante.





  Rétraction complète

• Rétraction minimum : permet d'atteindre directement la hauteur minimale à laquelle l'outil usine la pièce de travail, plus toute distance de sécurité spécifiée.





  Rétraction minimum

Mode UGV

Indique les situations dans lesquelles les mouvements rapides doivent être convertis en mouvements réellement rapides (G0) et quand ils doivent être convertis en mouvements UGV (G1).

• Conserve les mouvements rapides : tous les mouvements rapides sont conservés.
• Conserve les mouvements rapides axiaux et radiaux : les mouvements rapides strictement horizontaux (radiaux) ou verticaux (axiaux) sont traduits en mouvements réellement rapides.
• Conserve les mouvements rapides axiaux : seuls les mouvements rapides verticaux sont conservés.
• Conserve les mouvements rapides radiaux : seuls les mouvements rapides horizontaux sont conservés.
• Conserve les mouvements rapides sur un seul axe : seuls les mouvements rapides effectués sur un axe (X, Y ou Z) sont conservés.
• Toujours utiliser UGV : génère des mouvements rapides lorsque G01 (mouvement à haute vitesse) se déplace à la place de mouvements rapides (G0).

Ce paramètre est généralement défini pour éviter les collisions lors des mouvements rapides sur les machines qui effectuent des mouvements de type "déviation" en ces endroits.

Haute vitesse

Avance à utiliser pour les mouvements rapides traduits en mouvements G1 plutôt que G0.
