Pour usiner les chanfreins

Une opération Contour 2D est utilisée une fois de plus pour créer les chanfreins nécessaires.

1. Dans le ruban, cliquez sur l'onglet FAO le groupe de fonctions Fraisage 2D Contour 2D .

Onglet Outil

1. Cliquez sur pour ouvrir la boîte de dialogue Bibliothèque d'outils.
2. Dans la bibliothèque du didacticiel CAM Mania, sélectionnez #3 - Ø1/4" 45° chamfer.
3. Cliquez sur pour fermer la boîte de dialogue Bibliothèque d'outils.

Onglet Géométrie

1. Dans l'onglet Géométrie, cliquez sur le bouton Sélections contours et sélectionnez les quatre chanfreins sur la surface supérieure de la pièce.

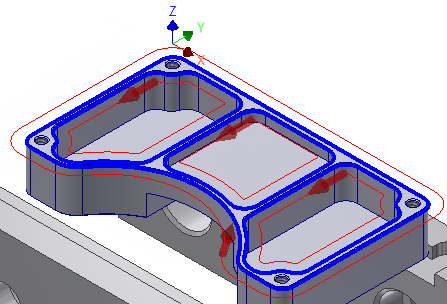

2. Assurez-vous que les flèches du contour pointent dans les directions indiquées dans l'image ci-dessous. Cliquez sur une flèche pour en inverser la direction, si nécessaire.

Onglet Passes

1. Cliquez sur l'onglet Passes.

Un outil de chanfreinage ayant été sélectionné, Inventor HSM active automatiquement le groupe Chanfrein.

2. Définissez Offset bout de chanfrein sur 0,02 po.

Exécution du calcul

1. Cliquez sur le bouton , ou cliquez avec le bouton droit de la souris dans la fenêtre graphique et sélectionnez OK dans le menu de marquage pour quitter le mode Contour 2D et créer la trajectoire d'outil.

Passez à la section Pour usiner les alésages à la fraise...
