A propos du filetage de tournage

Mode d'accès :

Ruban : onglet CAM groupe de fonctions Tournage Filetage

La stratégie Filetage permet de faire pivoter les filetages cylindriques et coniques. Le contrôle CNC doit bénéficier d'une prise en charge intégrée pour assurer la synchronisation de la broche et de l'avance.

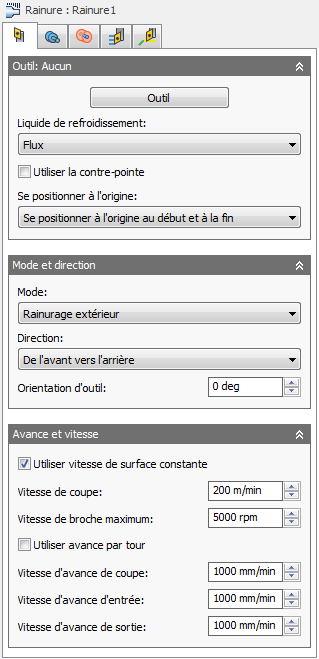

Paramètres de l'onglet Outil

Lubrifiant

Type de lubrifiant employé avec l'outil.

Utiliser la contre-pointe

Une contre-pointe permet de supporter l'axe de rotation longitudinal de la pièce usinée. Cette fonction est particulièrement utile lorsque la pièce de travail est relativement longue et fine. Faute d'utiliser une contre-pointe, la pièce de travail peut se plier lors de la coupe et entraîner un "broutage".

Pour que cette option soit activée, votre machine doit être équipée d'une contre-pointe programmable et votre post-processeur doit être configuré de manière à écrire le code dont votre machine a besoin.

Une fois la configuration terminée, M21 (contre-pointe avant) doit s'afficher au début de l'opération et M22 (contre-pointe arrière) à la fin de l'opération, avec cette option activée.

Se positionner à l'origine

La position d'origine est une valeur Z connue définie par rapport au système de coordonnées et paramétrée dans la section Système de coordonnées de travail (WCS) dans l'onglet Configuration de la boîte de dialogue Stratégie de configuration.

Vous pouvez forcer l'outil à se déplacer vers la position d'origine avant de commencer l'opération ou une fois l'opération terminée. L'outil retirera toujours le brut sur l'axe X jusqu'à atteindre la hauteur de dégagement, puis se positionnera au niveau de la position d'origine sur l'axe Z.

• Ne pas se positionner à l'origine





  Ne pas se positionner à l'origine

• Se positionner à l'origine au début





  Se positionner à l'origine au début

• Se positionner à l'origine à la fin





  Se positionner à l'origine à la fin

• Se positionner à l'origine au début et à la fin





  Se positionner à l'origine au début et à la fin

Mode :

En fonction de la stratégie de tournage choisie, ce paramètre détermine le sens d'usinage de l'outil (axial ou radial), ainsi que son sens d'approche et de rétractation.

• Filetage extérieur : l'outil s'approche/se rétracte par rapport à l'extérieur du brut et procède à un usinage axial.
• Filetage intérieur : l'outil s'approche/se rétracte par rapport au trait d'axe et procède à un usinage radial.

Utiliser une vitesse de coupe constante

Permet d'ajuster automatiquement la vitesse de broche de manière à maintenir une vitesse de coupe constante lorsque le diamètre de coupe change entre l'outil et la pièce de travail. Sur la plupart des machines, la commande G96 est utilisée pour définir une vitesse de coupe constante (CSS).

Remarque : Pour plus d'informations, reportez-vous à la rubrique d'aide d'Inventor HSM : A propos de l'avance et des vitesses de tournage.

Vitesse de broche

Vitesse de rotation de la broche.

Vitesse de surface

Vitesse de la broche exprimée en tant que vitesse de l'outil sur la surface.

Vitesse de broche maximum

Indique la vitesse de broche maximum autorisée lorsque vous utilisez une vitesse de coupe constante (CSS).

Utiliser l'avance par révolution

Permet d'ajuster automatiquement la vitesse d'avance en fonction de la vitesse de rotation de la broche, afin de maintenir une charge de copeaux constante.

Avance

Avance utilisée dans les mouvements de l'outil.

Vitesse d'entrée

Avance utilisée lors de la progression dans un mouvement de l'outil.

Vitesse de sortie

Avance utilisée lors de la sortie d'un mouvement de l'outil.

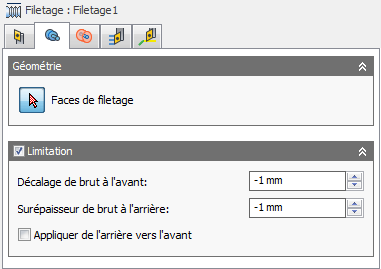

Paramètres de l'onglet Géométrie

Faces de filetage

Bouton de sélection des faces à fileter.

Limitation

Les trajectoires d'outil peuvent être confinées à une zone spécifique en utilisant le bouton Limitation pour sélectionner les bordures de limitation. Vous pouvez définir les zones de limitation à l'aide d'un ensemble d'arêtes, de surfaces ou de points d'esquisse.

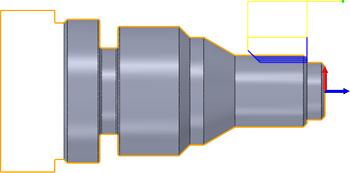

Offset brut :

Indique la distance à usiner au-delà de l'avant du modèle.

Décalage à l'avant négatif

Décalage à l'avant positif

Remarque : Ce décalage s'applique à l'arrière de la région du modèle ou de la limite et peut s'utiliser en même temps qu'un décalage à l'avant.

Surépaisseur brut à l'arrière :

Indique la distance à usiner au-delà de l'arrière du modèle.

Surépaisseur à l'arrière négative

Surépaisseur à l'arrière positive

Remarque : Ce décalage s'applique à l'arrière de la région du modèle ou de la limite et peut s'utiliser en même temps qu'un décalage à l'avant.

Appliquer de l'arrière vers l'avant

Applique le décalage arrière du brut à partir de l'avant.

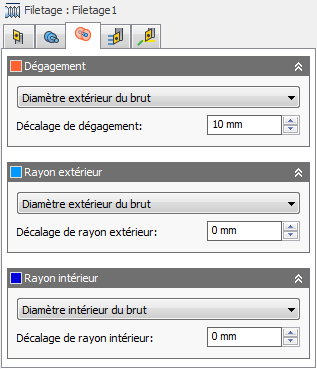

Paramètres de l'onglet Rayons

Dégagement

Définissez cette hauteur pour contrôler le rayon au niveau duquel l'outil entre et sort de la trajectoire d'outil. L'outil s'approche et se rétracte depuis l'intérieur du brut le long de l'axe Z (axe de la broche) en respectant ce décalage de dégagement radial. La valeur affichée dans l'onglet orange représente le rayon actuel par rapport à l'axe de la configuration.

Rayon de dégagement extérieur

• Diamètre extérieur du brut : définit le rayon de dégagement en fonction des extrémités radiales du brut définies dans la configuration.
• Diamètre extérieur du modèle : définit le rayon de dégagement en fonction des extrémités radiales extérieures du modèle définies dans la configuration.
• Rayon extérieur : cette option permet de décaler le rayon de dégagement par rapport au rayon extérieur. Toutefois, le rayon de dégagement doit être supérieur au rayon extérieur : une valeur positive doit donc être saisie dans le champ Décalage de dégagement.
• Rayon intérieur : cette option, combinée à la valeur de décalage de dégagement, vous permet de déterminer le rayon de dégagement à partir de l'emplacement le plus à l'intérieur au niveau duquel des trajectoires d'outil sont générées. Cette méthode s'avère pratique pour limiter la profondeur de la trajectoire d'outil dans certains cas. Assurez-vous que le rayon de dégagement permet à l'outil d'éliminer tout le brut restant. Vous pouvez le vérifier en exécutant une simulation du brut.
• Diamètre intérieur du modèle : cette option, combinée à la valeur de décalage de dégagement, vous permet de déterminer le rayon de dégagement à partir du diamètre le plus petit du brut défini. Assurez-vous que le rayon de dégagement permet à l'outil d'éliminer tout le brut restant. Vous pouvez le vérifier en exécutant une simulation du brut.
• Diamètre intérieur du brut : cette option, combinée à la valeur de décalage de dégagement, vous permet de déterminer le rayon de dégagement à partir du diamètre le plus petit du brut défini. Assurez-vous que le rayon de dégagement permet à l'outil d'éliminer tout le brut restant. Vous pouvez le vérifier en exécutant une simulation du brut.
• Sélection : sélectionnez une face, un sommet ou un point sur le modèle pour définir le rayon de dégagement.
• Rayon : cette option vous permet d'entrer une valeur de rayon dans le champ Décalage de dégagement.
• Diamètre : cette option vous permet d'entrer une valeur de diamètre dans le champ Décalage de dégagement.

Remarque : Le rayon de dégagement doit être supérieur ou égal au rayon extérieur pour générer une trajectoire d'outil valide.

Décalage de dégagement

Indique la valeur de décalage.

Décalage du dégagement extérieur

Rayon extérieur

Définit le rayon de limitation, en limitant l'intervalle radial interne de la trajectoire d'outil. Vous pouvez choisir l'une des options suivantes :

Rayon extérieur

• Diamètre extérieur du brut
• Diamètre extérieur du modèle
• Limite intérieure
• Diamètre intérieur du modèle
• Diamètre intérieur du brut
• Sélection
• Rayon
• Diamètre

Décalage de rayon extérieur

Indique la valeur de décalage du rayon externe.

Rayon intérieur

Définit le rayon de limitation, en limitant l'intervalle radial interne de la trajectoire d'outil. Vous pouvez choisir l'une des options suivantes :

Rayon intérieur

• Diamètre extérieur du brut
• Diamètre extérieur du modèle
• Limite extérieure
• Diamètre intérieur du modèle
• Diamètre intérieur du brut
• Sélection
• Rayon
• Diamètre

Décalage de rayon intérieur

Définit la valeur de décalage du rayon interne.

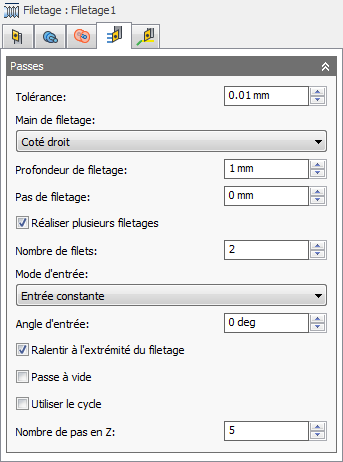

Paramètres de l'onglet Passes

Tolérance

La tolérance d'usinage correspond à la somme des tolérances utilisées pour la génération des trajectoires d'outil et la triangulation de la géométrie. Il convient d'ajouter les éventuelles tolérances de filtrage supplémentaires à cette valeur pour obtenir la valeur de tolérance totale.

Tolérance large de 0,100

Tolérance stricte de 0,001

Le mouvement de fraisage par contournage des machines CNC est contrôlé à l'aide des commandes de ligne G1 et d'arc G2 G3. Pour s'adapter à ce comportement, la FAO calcule une approximation des trajectoires d'outil de spline et de surface en linéarisant celles-ci. Elle crée ainsi de nombreux segments de ligne courts destinés à représenter approximativement la forme souhaitée. La précision de l'adéquation entre la trajectoire d'outil et la forme souhaitée dépend largement du nombre de lignes utilisé. En effet, plus le nombre de lignes est important, plus la trajectoire d'outil s'approche de la forme nominale de la spline ou de la surface.

Phénomène du "data starving"

Il peut s'avérer tentant d'avoir systématiquement recours à des valeurs de tolérances très strictes, mais cela s'accompagnera toutefois de certains inconvénients : augmentation de la durée de calcul des trajectoires d'outil, augmentation de la taille des fichiers de code G et mouvements de ligne très courts. Les deux premiers points ne posent guère problème, car Inventor HSM exécute rapidement les calculs, et la plupart des commandes modernes disposent d'au moins 1 Mo de RAM. Cependant, les mouvements de ligne courts, associés à des avances importantes, peuvent entraîner un phénomène connu sous le nom de "data starving".

Ce phénomène se produit lorsque la commande, submergée par la profusion de données à traiter, ne parvient plus à suivre. Les commandes CNC peuvent uniquement traiter un nombre fini de lignes de code (blocs) par seconde. Cela peut représenter à peine 40 blocs/seconde sur les anciennes machines et 1 000 blocs/seconde ou plus sur une machine récente, telle que les modèles de Haas Automation. Il arrive que les mouvements de ligne courts et les avances importantes forcent la vitesse de traitement au-delà des capacités de gestion de la commande. Lorsque cela se produit, la machine doit marquer une pause après chaque mouvement et attendre l'émission de la commande servo suivante.

Orientation de filetage :

• Côté droit
• Côté gauche

Profondeur du filetage :

Spécifie la profondeur du filetage.

Pas de filetage :

Spécifie le pas de filetage.

Faire plusieurs filets

Permet d'activer le nombre de filets.

Nombre de filets :

Indique le nombre de filets.

Mode d'entrée

L'entrée correspond à la profondeur de coupe pour chaque passe et est essentielle au filetage. Chaque passe successive engage une partie de plus en plus grande de l'arête de coupe de l'insert. Il existe deux options de mode d'entrée.

• Entrée constante : lorsque cette option est activée, la force de coupe et le taux de retrait de métal peuvent considérablement augmenter d'une passe à l'autre. Exemple : lors de la création d'une forme avec un filetage de 60 degrés à l'aide d'une entrée constante de 0,010 pouce par passe, la deuxième passe retire trois fois la quantité de métal retirée lors de la première passe. La quantité de métal retiré continue de croître de façon exponentielle au fil des passes.
• Entrée réduite : cette option conserve des forces de coupe plus réalistes et réduit la profondeur de coupe au fil des passes. Ce paramètre est recommandé car, contrairement à l'entrée constante, il évite l'augmentation du taux de retrait de métal.

Angle d'entrée :

Spécifie l'angle d'entrée.

Ralentir à l'extrémité du filetage

Activez ce paramètre pour faire disparaître le filetage à l'extrémité.

Passe à vide

Cochez cette case pour effectuer deux fois la passe de finition finale en vue d'enlever le brut restant suite à la déviation de l'outil.

Utiliser le cycle

Activez cette option pour demander la sortie en tant que cycle.

Nombre de passes en Z

Indique le nombre de passes en Z voulu.

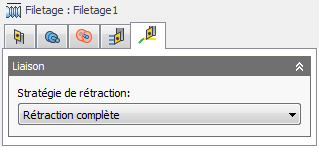

Paramètres de l'onglet Liaison entre passes

Type de rétraction

Indique comment l'outil doit se retirer vers le diamètre de dégagement après chaque passe de coupe ou simplement se retirer à une courte distance de la tâche. La distance est déterminée par la valeur Distance de sécurité.

• Rétraction totale : permet de rétracter entièrement l'outil selon la valeur du paramètre Hauteur de rétraction à la fin de la passe, avant de le positionner au-dessus du début de la passe suivante.





  Rétraction complète

• Rétraction minimum : permet d'atteindre directement la hauteur minimale à laquelle l'outil usine la pièce de travail, plus toute distance de sécurité spécifiée.





  Rétraction minimum
