Le paramètre de définition de l'opération Bi-Tangent est l'angle de bitangence. Inventor HSM exécute l'outil sur tous les chemins où il devrait effectuer deux contacts simultanés avec la pièce avec une différence supérieure à cet angle.

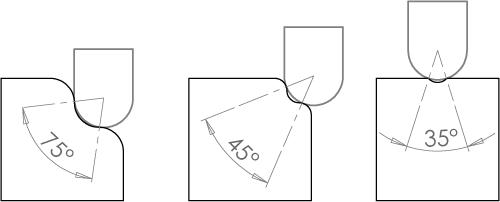

Illustration de différents angles de bitangence
Le paramètre Angle de bitangence est généralement utilisé pour limiter la taille minimale des arêtes détectées par la stratégie Bi-Tangent.
Dans l'exemple suivant, un outil boule de 20 mm est utilisé sur une pièce avec trois "escaliers" arrondis de différentes tailles. Le paramètre Angle de bitangence peut être utilisé pour contrôler les arêtes usinées.

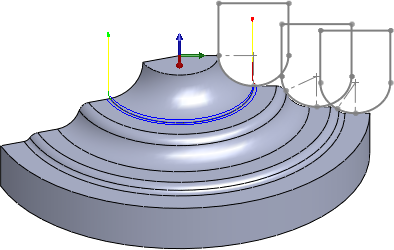

Trajectoire d'outil Bi-Tangent avec angle de bitangence = 15 degrés

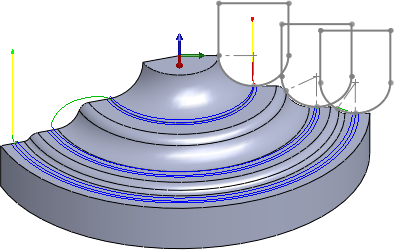

Trajectoire d'outil Bi-Tangent avec angle de bitangence = 70 degrés
