Utilisez une trajectoire d'outil Ebauche par poches pour dégager la poche en forme de croix sur la face adjacente à la fonction elliptique.
- Dans le ruban, cliquez sur
l'onglet FAO
le groupe de fonctions Fraisage 3D
Poche
.
Onglet Outil
- Dans l'onglet Outil, cliquez sur le bouton
et sélectionnez l'outil #4 - Ø5 mm flat dans la bibliothèque Bibliothèque d'exemples > Didacticiel.
- Cliquez sur
pour fermer la boîte de dialogue Bibliothèque d'outils.
Onglet Géométrie
Comme à l'étape précédente, il est d'abord nécessaire de redéfinir l'orientation et l'origine de l'outil.
- Cliquez sur l'onglet Géométrie.
- Cochez la case Orientation de l'outil pour développer ce groupe.
- Choisissez Sélectionner Z axe/plan et axe X dans le menu déroulant Orientation.
- Assurez-vous que le bouton Axe Z de l'orientation de l'outil est actif, puis sélectionnez la face inclinée, comme illustré dans l'image suivante :
La face inclinée de la pièce détermine la nouvelle orientation de l'outil.
- Il est alors nécessaire d'indiquer la direction de l'axe X. Assurez-vous que le bouton Axe X de l'orientation de l'outil est actif et sélectionnez l'arête horizontale de la pièce, comme illustré ci-dessous :
- L'orientation XYZ de l'outil est désormais correcte, mais son origine doit être redéfinie. Pour ce faire, choisissez Sélectionner le point dans le menu déroulant Origine.

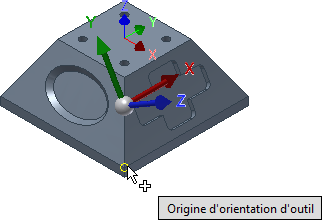

- Assurez-vous que le bouton Origine de l'orientation de l'outil est actif et sélectionnez le point situé dans la partie inférieure gauche de la pièce, comme illustré ci-dessous :
Les nouvelles orientation et origine de l'outil sont à présent définies.
Maintenant que l'outil est correctement orienté, la géométrie peut être sélectionnée.
- Pour la limite d'usinage, choisissez Sélection dans le menu déroulant Limite d'usinage.
- Assurez-vous que la flèche Sélection limite d'usinage est active, puis, dans la fenêtre graphique, cliquez sur le bord extérieur de la poche en forme de croix pour sélectionner le périmètre de la fonction.
Exécution du calcul
- Cliquez sur
dans la partie inférieure de la boîte de dialogue Opération, ou cliquez avec le bouton droit de la souris dans la fenêtre graphique et sélectionnez OK dans le menu de marquage pour lancer automatiquement le calcul de la trajectoire d'outil.
La trajectoire d'outil est à présent calculée et un aperçu s'affiche dans la fenêtre graphique.
Félicitations ! Vous avez terminé ce didacticiel.
