Pour commencer ce didacticiel, créez une configuration. Une configuration définit un certain nombre de propriétés générales pour un ensemble d'opérations d'usinage, notamment le système de coordonnées de construction (repère), la géométrie du brut, les attachements et les surfaces d'usinage. N'oubliez pas que si vous ne créez pas de configuration manuellement avant d'ajouter votre première opération, une configuration comportant les paramètres par défaut est automatiquement créée.
- Cliquez sur
l'onglet FAO
groupe de fonctions Job
Configuration
pour afficher la boîte de dialogue Configuration. - Vous pouvez également cliquer avec le bouton droit de la souris sur Opérations du fichier Tutorial5.ipt dans la partie supérieure du navigateur FAO et sélectionner Nouvelle configuration… dans le menu contextuel.

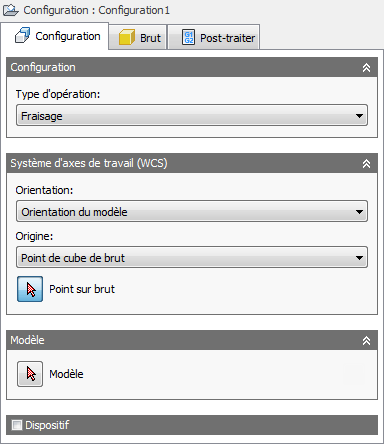

La boîte de dialogue Configuration des opérations s'affiche avec l'onglet Configuration activé
Définition de l'origine du système de coordonnées de construction (repère)
Dans la fenêtre graphique, la matière du brut est définie automatiquement autour du cube capable de la pièce. L'orientation du modèle est indiquée par le repère en haut de la pièce. L'orientation XYZ est correcte, mais l'origine du repère doit être redéfinie.
- Dans le groupe Repère (WCS, Work Coordinate System), sélectionnez Point de cube de brut dans le menu déroulant Origine.
- Cliquez sur le bouton Point sur brut et sélectionnez ce point (représenté par un point noir) dans le coin inférieur gauche de la partie supérieure du brut.

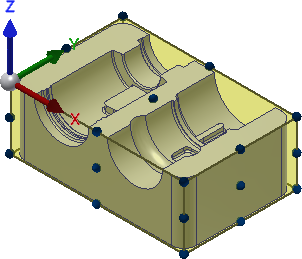

Le SCG se trouve au niveau du Point sur brut en bas à gauche de la partie supérieure du brut.
Définition des surfaces du modèle
Bien que la définition des surfaces d'usinage ne soit pas absolument nécessaire, nous l'effectuons ici en guise d'exercice pour les configurations plus compliquées.
- Dans le groupe Modèle, cliquez sur le bouton Modèle.
- Cliquez sur le modèle dans le brut afin de sélectionner la pièce comme surfaces d'usinage.
Sélection du modèle dans le cube capable
Définir le brut
La définition du brut dans un exemple simple comme celui-ci n'est pas absolument nécessaire puisque Inventor HSM peut utiliser les paramètres par défaut du mode Cube à taille relative comme zone de délimitation du modèle. La définition du brut de sorte qu'elle corresponde réellement à celle utilisée sur la machine rend toutefois la simulation du brut plus précise.
- Cliquez sur l'onglet Brut.
- Dans le menu déroulant Mode, sélectionnez Cube à taille relative.
- Dans le menu déroulant Mode d'offset de brut, sélectionnez Augmenter le brut sur les côtés et dessus/dessous.
- Définissez Offset latéral sur 0 mm.
- Définissez Décalage supérieur sur 1 mm.
- Définissez Offset sur profondeur d'usinage sur 1 mm.
- Enfin, cliquez sur
dans la partie inférieure de la boîte de dialogue Configuration ou cliquez dans la fenêtre graphique avec le bouton droit de la souris et choisissez OK dans le menu de marquage afin de quitter la procédure de configuration.
Passez à la section Pour ajuster la pièce au nu...
