Inventor HSM vous permet d'insérer des entrées NC manuelles spéciales dans le navigateur FAO. Ces entrées peuvent être utilisées pour contrôler directement le code NC généré dans le programme NC. Par exemple : forcer un changement d'outil qui ne serait pas nécessaire autrement. La configuration du post-processeur est entièrement responsable de l'utilisation appropriée de ces commandes.
Les types de NC manuel actuellement pris en charge sont les suivants :
- Action : envoyez une commande générique au post-processeur pour déclencher le comportement propre à la publication.
- Alerte : demandez un événement d'alerte sur la commande CNC. Semblable à Alarme, mais n'entraîne pas un échec.
- Alarme : demandez un événement d'alarme sur la commande CNC. Déclenche l'échec du programme.
- Calibrer : demandez l'étalonnage de la machine CNC.
- Appel programme : appelez le sous-programme.
- Nettoyage : demandez un cycle de nettoyage.
- Fermeture porte : demande la fermeture de la porte sur la machine CNC.
- Commentaire : rédigez un commentaire dans le programme NC.
- Forcer changement d'outil : force un changement d'outil pour la prochaine opération.
- Afficher le message : affiche un message sur la commande CNC.
- Temporisation : temporisation pour la période donnée.
- Mesure d'outil : demandez à ce que l'outil sélectionné soit mesuré.
- Ouvrir porte : demande l'ouverture de la porte sur la machine CNC.
- Arrêt facultatif : demande une commande d'arrêt facultative (M1 sur la plupart des commandes ISO).
- Réduction programme : tranmet directement le code NC littéral. Cette action n'est pas considérée comme sûre.
- Imprimer le message : imprimez un message à la sortie (connexion série, par exemple).
- Démarrer le convoyeur : demande le démarrage du transport des copeaux.
- Arrêter : demande une commande d'arrêt (M0 sur la plupart des commandes ISO).
- Arrêter le convoyeur : demande l'arrêt du transport des copeaux.
- Contrôle d'arrêt total : demande à la machine CNC de vérifier si l'outil est cassé.
- Vérifier : vérifiez l'intégrité de la machine CNC.
Pour insérer l'une de ces entrées, cliquez sur
l'onglet CAM
le groupe de fonctions Tâche
NC Manuel
sur le ruban. Vous pouvez également cliquer avec le bouton droit de la souris n'importe où dans le navigateur CAM et sélectionner Nouvelle opération dans le menu contextuel.

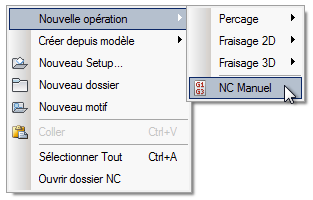

Accès à NC Manuel à partir du menu contextuel Nouvelle opération
Sélectionnez ensuite NC Manuel dans le menu, puis sélectionnez le type d'entrée NC approprié dans le menu déroulant Type Manuel.

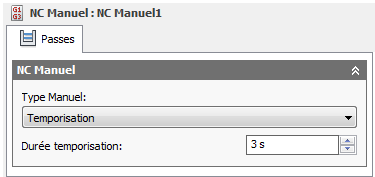

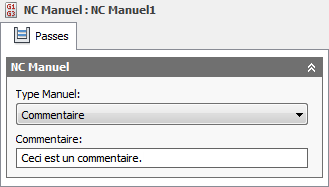

Modification de deux types d'entrées NC Manuel : Commentaire et Temporisation
Exemple de NC Manuel dans le navigateur FAO
