En général, une opération d'usinage débute par la création d'une configuration. Une configuration définit un certain nombre de propriétés générales pour un ensemble d'opérations d'usinage, notamment le système de coordonnées de construction (repère), la géométrie du brut, les attachements et les surfaces d'usinage. Si vous ne créez pas de configuration manuellement avant l'ajout de la première opération, une configuration comprenant les paramètres par défaut est définie automatiquement. C'est ce qui s'est produit dans le Didacticiel 1, lorsque vous êtes passé directement à une opération de surfaçage sans créer de configuration au préalable.
Dans ce deuxième didacticiel, vous créerez une configuration pour définir l'origine du repère et sélectionner votre modèle.
- Cliquez sur
l'onglet FAO
groupe de fonctions Job
Configuration
pour afficher la boîte de dialogue Configuration. - Vous pouvez également cliquer avec le bouton droit de la souris sur Opérations du fichier Tutorial2.ipt dans la partie supérieure du navigateur FAO et sélectionner Nouvelle configuration… dans le menu contextuel.
La boîte de dialogue Configuration des opérations s'affiche avec l'onglet Configuration activé
Définition de l'origine du système de coordonnées de construction (repère)

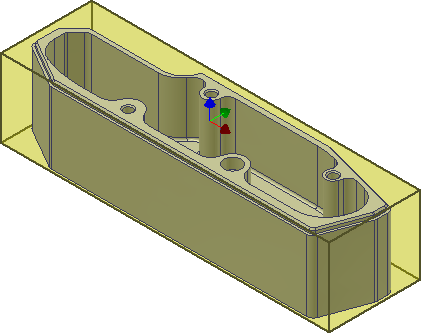

Dans la fenêtre graphique, la matière du brut est définie automatiquement autour du cube capable de la pièce. L'orientation du modèle est indiquée par le repère au centre de la partie supérieure de la pièce. L'orientation XYZ est correcte, mais nous devons modifier l'origine du repère.
- Dans le groupe Repère (WCS, Work Coordinate System), sélectionnez Point de cube de brut dans le menu déroulant Origine.

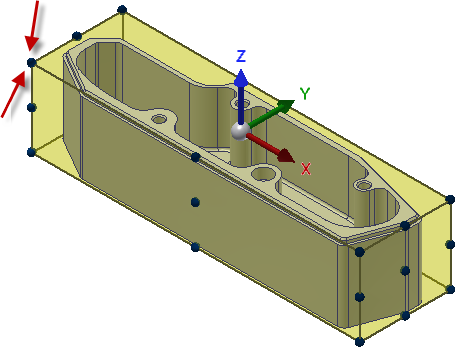

- Cliquez sur le bouton Point sur brut et sélectionnez ce point (représenté par un point noir) dans le coin inférieur gauche de la face supérieure du brut.
Sélection du point sur brut

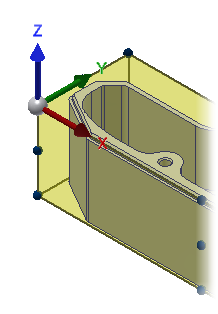

Le repère est à présent ré-orienté dans la partie inférieure gauche de la face du dessus du brut.
Définition des surfaces du modèle
Tout comme pour le brut, la définition des surfaces d'usinage n'est pas indispensable. Nous allons cependant procéder à cette tâche à présent afin de nous exercer en vue de réaliser des configurations plus complexes par la suite.
- Dans le groupe Modèle, cliquez sur le bouton Modèle.
- Cliquez sur le modèle dans le brut afin de sélectionner la pièce comme surfaces d'usinage.
- Enfin, cliquez sur
dans la partie inférieure de la boîte de dialogue Configuration ou cliquez dans la fenêtre graphique avec le bouton droit de la souris et choisissez OK dans le menu de marquage afin de quitter la procédure de configuration.

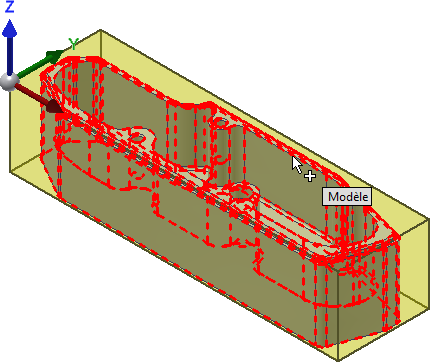

Sélection du modèle dans le cube capable
Passez à la section Pour effectuer le contour de la pièce...
