La géométrie d'une vue de dessin peut être projetée sur une esquisse associée à la vue. La géométrie projetée conserve son association avec la géométrie parent de la vue.

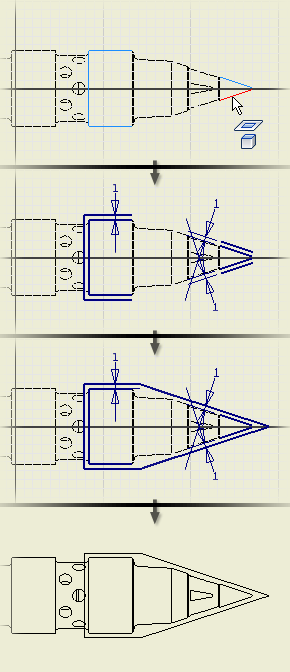

L'image suivante illustre comment la géométrie du modèle peut être projetée sur une esquisse. Dans cet exemple en particulier, la géométrie projetée sert à aider à définir les lignes esquissées.
La projection de géométrie reste associée à la géométrie parent. Si vous modifiez la géométrie du modèle, la projection de géométrie est mise à jour lors de celle du dessin.
Vous pouvez utiliser la géométrie projetée comme toute autre géométrique d'une esquisse de dessin.
Vous pouvez, par exemple :
- Projetez une géométrie à partir d'une vue, ajoutez la géométrie pour créer une limite fermée, puis appliquez des hachures ou des couleurs.
- Projetez une géométrie et utilisez-la pour définir un réseau circulaire ou rectangulaire.
- Projetez la géométrie pour en définir la limite sur une vue en coupe locale.
Suivez ces instructions concernant la projection de géométrie :
- Seule la géométrie de la vue associée à l'esquisse peut être projetée.
- Les lignes cachées ne peuvent pas être projetées sur une esquisse.
- Les lignes projetées prennent la couleur, l'épaisseur de ligne et les autres attributs du style de ligne actif.
- Si vous mettez la vue de dessin à l'échelle, la géométrie d'esquisse est redimensionnée par rapport à la vue.
- Lorsque vous apportez des modifications au modèle, la géométrie projetée du dessin est mise à jour au moment où le dessin est actualisé. Si vous supprimez une géométrie du modèle, la géométrie projetée du dessin est également supprimée.
- Si vous modifiez la topologie, par exemple en ajoutant des congés ou des chanfreins, la géométrie associée est supprimée de la géométrie projetée dans l'esquisse de dessin.
- Il est impossible de projeter des représentations de filetage sur une esquisse de dessin.
- Tracez ou ouvrez une esquisse associée à une vue de dessin.
- Sur le ruban, cliquez sur l'onglet Esquisse
le groupe de fonctions Créer Projeter la géométrie
. - Sélectionnez la géométrie à projeter.
- Cliquez avec le bouton droit de la souris, puis choisissez Terminer [ECHAP] pour projeter la géométrie sélectionnée sur l'esquisse.
Conseil : Sur la barre d'outils d'accès rapide, cliquez sur la flèche en regard de Sélectionner et définissez le filtre sur Sélectionner la pièce pour sélectionner toute la géométrie d'une pièce dans la vue.
