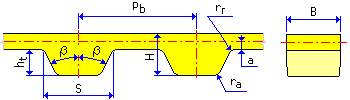

Courroie avec dents trapézoïdales
|
Dents à double-face symétriques |
Dents à double-face décalées |
|
|
|
La longueur de pas de la courroie peut être déterminée ainsi :
L = z p b
Poulie à dents à flancs parallèles
Le diamètre externe de la poulie peut être déterminé ainsi
|
Poulie sans joues |
Poulie à joues |
Détail du bord tombé |
|
|
|
|
Poulie plate
Signification des variables utilisées :
|
z |
Nombre de dents de la poulie considérée / Nombre de dents de la courroie [-] |
|
p b |
Pas circulaire [m] |
|
a |
Décalage de ligne de pas [m] |
