Annotation d'image

Une annotation d'image est une annotation dotée d'une image. Il existe deux types d'annotation d'image.


L'image est une annotation non attachée contenant une image. L'annotation n'est liée à aucun composant et peut être placée en tant qu'annotation indépendante dans le document.

Propriétés de l'image :

• Contour : permet de définir la couleur et la largeur du contour de l'annotation image.
• Forme : permet de définir la forme de l'annotation. L'image est cadrée en fonction de la forme sélectionnée.
• Verrouiller le rapport de forme : l'image conserve son rapport de linéarité lors du redimensionnement.
• Style : permet d'afficher la liste des styles prédéfinis pour l'annotation d'image.
• Garder en haut : l'annotation est toujours au premier plan, même lors de la rotation de composants.
• Fixer à l'écran : l'annotation image est fixée à l'écran dans l'espace 2D. La rotation de composants n'a aucune incidence sur la position de l'annotation.
• Modifier dans SketchBook Pro : permet d'ouvrir l'image dans Autodesk SketchBook Pro pour la modification. La commande est disponible lorsque SketchBook Pro est installé.
• Modifier dans SketchBook Designer : permet d'ouvrir l'image dans Autodesk SketchBook Designer pour la modification. La commande est disponible lorsque SketchBook Designer est installé.

Accès à la commande :

Onglet Début  groupe de fonctions Annotation  Image

Image attachée

Une image attachée est une annotation de ligne de repère qui contient une image associée à un composant.

Propriétés de l'image :

• Pointe de flèche : permet de sélectionner dans une liste prédéfinie le type de pointe de flèche pour la ligne de repère.
• Contour : permet de définir la couleur et la largeur de l'annotation d'image attachée.
• Forme : permet de définir la forme de l'annotation. L'image est cadrée en fonction de la forme sélectionnée.
• Ligne de repère : permet de sélectionner le style de la ligne de repère pour l'annotation. La valeur par défaut est le style de ligne de repère de ligne simple.
  • Ligne simple : une ligne de repère relie le composant et l'annotation.
  • Coude : une ligne de repère avec un coude relie le composant et l'annotation.
  • Cône : une ligne de repère en forme de cône relie le composant et l'annotation.
• Verrouiller le rapport de forme : l'image conserve son rapport de linéarité lors du redimensionnement.
• Style : permet d'afficher la liste des styles prédéfinis pour l'annotation d'image.
• Garder en haut : l'annotation est toujours au premier plan, même lors de la rotation de composants.
• Fixer à l'écran : l'annotation image est fixée à l'écran dans l'espace 2D. La rotation de composants n'a aucune incidence sur la position de l'annotation.
• Modifier dans SketchBook Pro : permet d'ouvrir l'image dans Autodesk SketchBook Pro pour la modification. La commande est disponible lorsque SketchBook Pro est installé.
• Modifier dans SketchBook Designer : permet d'ouvrir l'image dans Autodesk SketchBook Designer pour la modification. La commande est disponible lorsque SketchBook Designer est installé.

Accès à la commande :

Onglet Début  groupe de fonctions Annotation  Image attachée

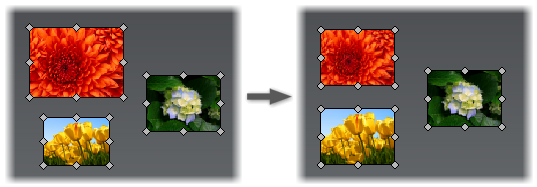

Conseil : Pour définir une même taille pour plusieurs annotations d'images non attachées, dans la fenêtre graphique, sélectionnez l'image à utiliser comme référence de taille. Ensuite, maintenez la touche Ctrl enfoncée et sélectionnez les images à redimensionner. Cliquez sur l'onglet Annotation  le groupe de fonctions Taille Définir sur la même taille. La taille de toutes les images est alignée sur celle de la première.
