L'option de publication au format vectoriel permet d'exporter l'instantané sans perdre en clarté. Le fichier de sortie .svg. à une taille de fichier moins importante qu'un fichier d'image raster.
Accès à la commande : onglet Début groupe de fonctions
PublierVecteur.
Boîte de dialogue Vecteur de publication
Sélectionner l'objet à publier
- Document
- Publiez tous les scénarios contenus dans le document.
- Scénario actif
- Publiez le scénario actif.
- Instantané actif
- Publiez l'instantané actif.
Sélectionner l'objet à publier
Sortie du vecteur améliorée (les données B-Rep seront comprises dans le fichier)
Garantit une sortie de vecteur de grande qualité. Cette option est disponible lorsque les données insérées sont prises en charge par Inventor Server.
Les types de fichier pris en charge sont les suivants :
- Fichiers Inventor (.ipb, .iam)
- Fichiers CATIA V4 (.model, .session)
- Fichiers CATIA V5 (.CATPat, .CATProduct)
- Fichiers IGEST (.igs, .ige, .iges)
- Fichiers JT (.jt)
- Fichiers NX (.prt)
- Fichiers texte Parasolid (.x_t)
- Fichiers binaires Parasolid (.x_b)
- Fichiers Pro/ENGINEER (.asm, .prt, .g)
- Fichiers SAT (.sat)
- Fichiers SolidWorks (.prt, sldprt, .asm, .sldasm)
- Fichiers STEP (.stp, .ste, .step)
|
Référence de modèle : |
|
| Etat |
Remarque : Vous pouvez poursuivre la publication au format vectoriel lorsque les composants ont un état normal.
|
| Composant | Affiche le nom des modèles insérés. |
| Référence | Affiche le chemin d'accès du modèle inséré. |
| Navigateur | Permet de localiser le composant lorsque son état est marqué comme manquant. Remarque : Le bouton Navigateur n'est pas disponible pour les fichiers Inventor. Vous pouvez utiliser l'option
Récupérer à partir de fichiers locaux/du coffre-fort
pour localiser les fichiers Inventor dont les chemins d'accès ont été modifiés.
|
| Enregistrer les données de représentation du contour avec le fichier |
Permet d'enregistrer les données de représentation du contour dans le fichier .ipb. La sélection de cette option augmente la taille du fichier .ipb de manière marginale. Si vous enregistrez le fichier .ipb alors que cette option est sélectionnée, le fichier sera publié au format vectoriel plus rapidement la prochaine fois, indépendamment des composants manquants. |
L'état du composant est normal.
Le composant source est introuvable via le chemin d'accès au fichier utilisé lors de son insertion.
Le composant nécessite une mise à jour. | Arêtes : | |
| Internes |
Définit la largeur des arêtes internes du modèle. |
| Contour |
Définit la largeur des contours apparents du modèle. |
Exemples de sorties de vecteur

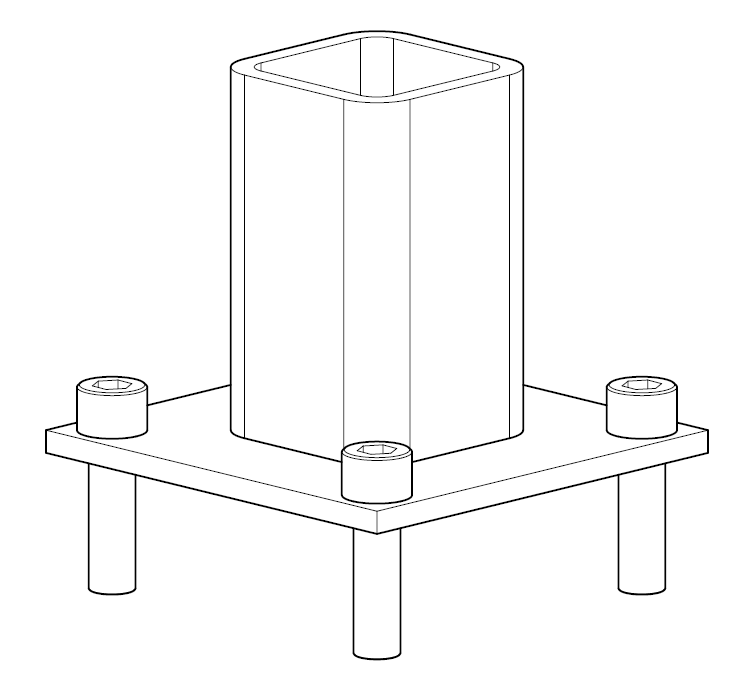

Sortie de vecteur par défaut :

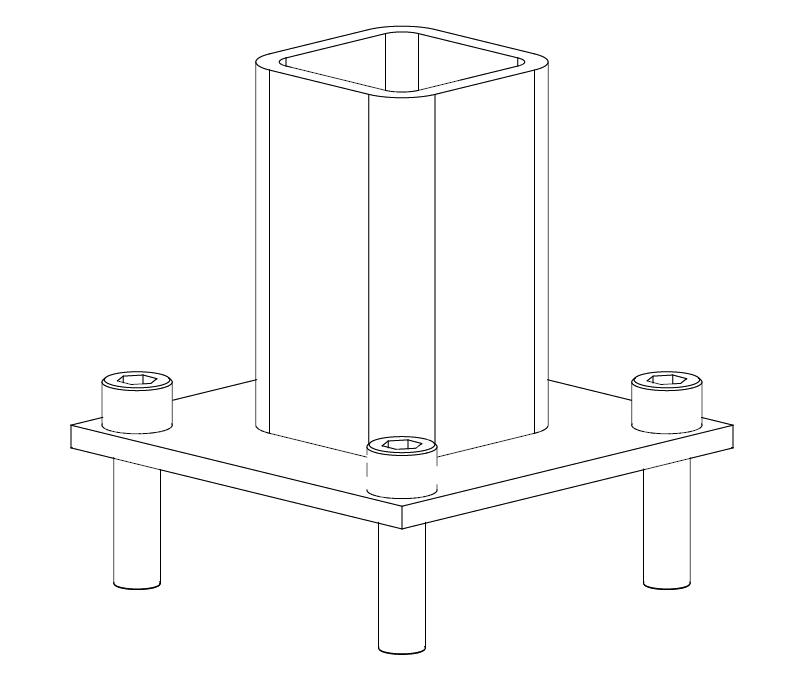

Sortie de vecteur améliorée avec contours apparents mis en valeur :
