La connectivité et le sens du flux entre les objets sont conservés dans les tables topologiques EL_ELECTRIC_CONN et EL_STRUCTURAL_CONN (module Electricité Amérique du Nord) et les tables EL_CONN et EL_STR_CONN (module Electricité Europe centrale). Lorsque vous numérisez de nouveaux objets, la connectivité et le flux sont mis à jour.
Nous vous recommandons de ne pas utiliser la fonction Initialiser dans le module Electricité, sauf si toute la connectivité peut être déterminée à partir de la géométrie des objets de la topologie. Les connexions établies à partir d'objets électriques externes aux objets électriques situés à l'intérieur de la structure interne sont simplement des connexions logiques. Par conséquent, nous vous recommandons vivement de ne pas initialiser la topologie électrique. Vous pouvez initialiser la topologie structurelle s'il n'existe aucun objet connecté manuellement, mais nous vous déconseillons de procéder ainsi de manière régulière.
Ne modifiez pas les tables de connectivité manuellement.
Si vous utilisez un gabarit pour insérer un groupe d'objets, la connectivité des objets, qu'ils soient raccordés spatialement ou non, est conservée dans les tables de connectivité.
|
Attribut de connectivité |
Description |
|
FID_FROM |
Permet de spécifier un objet particulier. |
| F_CLASS_ID_FROM | Spécifie une classe d'objets. |
|
FID_TO |
Permet de spécifier l'objet connecté. |
| F_CLASS_ID_TO | Spécifie la classe des objets connectés. |
|
FLOW |

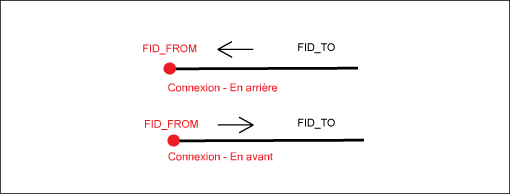

Indique le sens du flux entre un objet particulier (FID_FROM) et l'objet connecté (FID_TO).
|
Dans le cas des objets connectés spatialement, lorsque vous insérez ou mettez à jour un objet, la table de connectivité est automatiquement modifiée. En ce qui concerne la topologie électrique, le moteur interne de mise à jour vérifie la cohérence des attributs d'objet VOLTAGE, PHASE et CIRCUIT. Il procède aux opérations suivantes :
- Définition du sens du flux des nouveaux objets.
- Définition des valeurs de circuit, de phase et de tension des objets, qu'ils soient nouveaux ou existants.
Lorsque tous les objets connectés ont la même valeur, par exemple, ou que la valeur des objets connectés n'est pas définie mais qu'au moins un objet possède une valeur définie. Les valeurs sont définies uniquement si elles ne le sont pas déjà. Les objets d'arrêt sont ignorés.
- Définit le circuit, la phase et la tension des objets connectés.
Exemple : définition du circuit, de la phase et de la tension des objets connectés lorsque vous définissez les valeurs d'un nouvel objet. La valeur de tous les objets connectés est identique ou nulle.
- Vérification de la phase, de la tension et du circuit.
Si la connexion n'est pas correcte, un message apparaît.
