Vous pouvez créer des détails géométriques pour les points de réseau, par exemple pour illustrer des bouches d'égout complexes. Il s'agit de classes d'objets de géométrie qui ne contiennent normalement que des attributs de représentation, par exemple un type de ligne. Toutes les autres données d'attributs sont stockées avec la classe d'objets attribut principale.

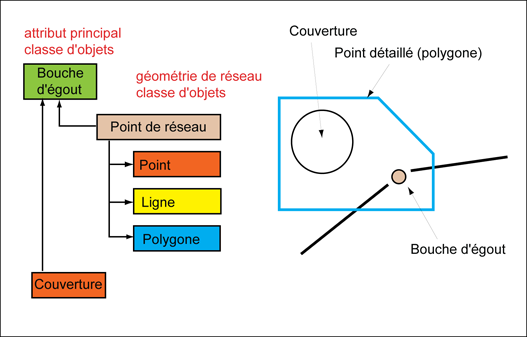

Un point du réseau peut avoir une géométrie associée sur le dessin. Seule la bouche d'égout fait partie de la topologie de réseau.
- Sélectionnez un objet sur votre carte. Par exemple, un réservoir d'eaux usées.
- Cliquez sur l'objet réservoir d'eaux usées avec le bouton droit de la souris, puis choisissez Attributs.
Le formulaire de classe d'objets réservoir d'eaux usées s'affiche.
- Effectuez alors l'une des opérations suivantes :
- Cliquez sur Fonction
Créer un point détaillé. - Cliquez sur Fonction Créer une ligne détaillée.
- Cliquez sur Fonction Créer un polygone détaillé.
Pour créer un point, une ligne ou un polygone détaillé, suivez les instructions à l'écran
- Cliquez sur Fonction
Vous ne pouvez créer qu'un seul polygone détaillé pour chaque point du réseau. Vous pouvez ajouter autant de lignes et de points détaillés que vous le souhaitez.
