Il est possible de configurer la disposition et l'agencement des éléments dans les coupes. Vous pouvez définir des gabarits, par exemple, avec divers agencements des conducteurs et des tubes ou avec un nombre de tubes variable. Ajoutez des décorations et des étiquettes pour améliorer l'apparence des coupes. Les gabarits de coupe sont stockés dans le document.
Un gabarit de coupe contient les composants suivants :
- Point d'origine
- Etiquettes
- Points d'accrochage
- Points, lignes et polylignes de décoration (par exemple la polyligne représentant le segment)

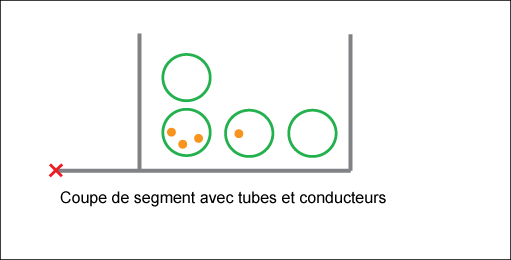

Lorsqu'elle est placée sur une carte, une coupe montre les tubes et les conducteurs du segment actif.
Un gabarit de coupe de segment contient les points d'accrochage (affectés ou non) des tubes. Les points d'accrochage se situent à l'endroit où les tubes sont insérés et où les coupes de tubes sont affichées.
