La topologie électrique gère la connectivité entre les conducteurs et les dispositifs. Infrastructure Administrator permet de configurer la topologie (quelles classes d'objets peuvent être connectées entre elles). Utilisez le gestionnaire de connectivité pour gérer les connexions dans AutoCAD Map 3D ou Infrastructure Application Extension .

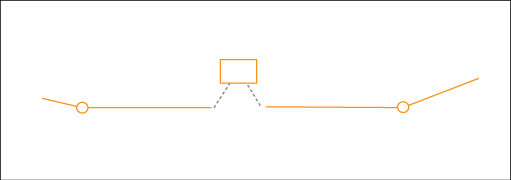

Remarque : Les conducteurs peuvent être connectés à des dispositifs, mais pas à d'autres conducteurs. Un conducteur peut être connecté à un ou plusieurs appareils, généralement un à chaque extrémité. Vous ne pouvez pas connecter deux appareils, par exemple, un fusible ou un commutateur directement à un transformateur, vous devez utiliser un conducteur intermédiaire.
Pour afficher ou modifier les paramètres de la topologie électrique
- Dans Infrastructure Administrator, effectuez l'une des opérations suivantes :
- Cliquez sur Entreprise et connectez-vous au modèle métier d'entreprise . Ouvrez le projet Electricité approprié.
- Cliquez sur Fichier et ouvrez un dessin ou un gabarit de modèle métier utilisant le modèle métier Electricité.
- Cliquez sur le modèle métier Electricité.
- Dans l'explorateur de l'administrateur, cliquez sur Modèle de données.
- Dans l'explorateur des modèles de données, développez le noeud Topologies.
Les deux topologies, électrique et structurelle, sont disponibles.
- Cliquez sur la topologie électrique avec le bouton droit de la souris. Cliquez sur Propriétés.
- Dans la boîte de dialogue Topologie logique, cliquez sur Classes d'objets dans la topologie pour afficher les classes d'objets appartenant à la topologie.
- Cliquez sur Connectivité entre les classes d'objets pour afficher la connectivité.
