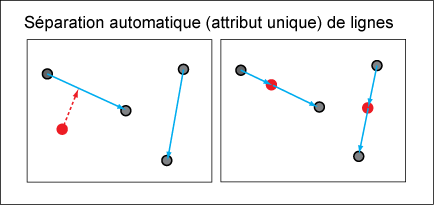

Le groupe de règles AutoSoftSplitLines sépare une ligne lorsqu'un point est déplacé ou inséré sur la ligne.
Vous pouvez sélectionner ou effacer ces deux situations individuellement à l'aide des cases à cocher de pré/post mise à jour (le point est déplacé) et de pré/post insertion (le point est inséré). Après une séparation avec attribut unique, les deux nouvelles lignes partagent le même objet attribut.
- AutoSoftSplitLines_BIU
- AutoSoftSplitLines_AIU
Le groupe de règles s'applique aux classes d'objets Point de service.
AutoSoftSplitLines_BIU
|
Nom |
AutoSoftSplitLines_BIU |
|
Classification |
Règle d'objet facultative |
|
Situation géographique |
Assemblage : Autodesk.Map.IM.Utilities.dll Nom de la classe : Autodesk.Map.IM.Utilities.FeatureRules.UtilityPointFeatureRules |
|
Type |
Côté client Before Insert (BI). Before Update (BU). Système. Ligne. |
|
Description |
Accroche automatiquement des points sur la ligne la plus proche et sépare la ligne. |
|
Paramètres |
P1 : SnapTolerance. Par défaut, cette valeur est 0.0005. Spécifie la proximité à laquelle le point doit se trouver par rapport à une ligne pour activer le déclencheur. P2 : MoveFeature. Par défaut, la valeur est POINT. Si ce paramètre est défini sur un POINT, celui-ci est déplacé sur la ligne si la position n'est pas exactement dessus, mais dans les limites de la tolérance. Si le paramètre est défini sur une LIGNE, celle-ci est déplacée sur le point. P3 : AttributeFCs. Par défaut, cette valeur est vide. Spécifie une classe d'objets. Si ce paramètre est vide, la règle a une incidence sur tous les points. Si un nom de classe d'objets attribut est donné, la règle n'est active que pour cette classe d'objets. Plusieurs classes d'objets doivent être séparées par une virgule. |
|
Colonne d'exécution |
GEOM |
|
Dépendance |
Membre d'un groupe de règles. |
AutoSoftSplitLines_AIU
|
Nom |
AutoSoftSplitLines_AIU |
|
Classification |
Règle d'objet facultative |
|
Situation géographique |
Assemblage : Autodesk.Map.IM.Utilities.dll Nom de la classe : Autodesk.Map.IM.Utilities.FeatureRules.UtilityPointFeatureRules |
|
Type |
Côté client After Insert (AI). After Update (AU). Système. Ligne. |
|
Description |
Accroche automatiquement des points sur la ligne la plus proche et sépare la ligne. |
|
Colonne d'exécution |
GEOM |
|
Dépendance |
Membre d'un groupe de règles. |
