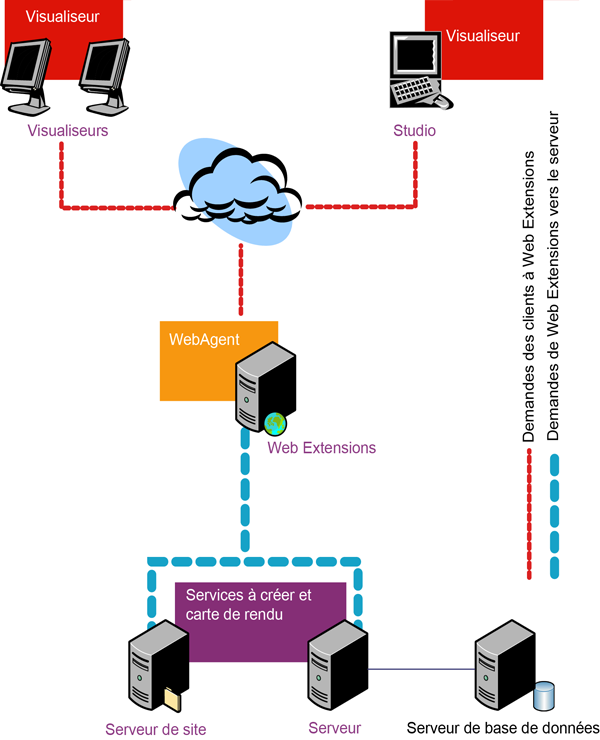

Le diagramme de la page ci-contre propose une vue détaillée de la manière dont les quatre composants fonctionnent ensemble après leur installation. Chaque composant est décrit plus précisément dans les quatre sections suivantes de ce chapitre.
Infrastructure Studio et les visualiseurs Infrastructure Map Server sont les applications clientes d'Infrastructure Map Server. Les demandes parvenant de ces clients, et des autres applications clientes que vous développez à l'aide de l'interface API, sont transmises à Web Server Extension par le biais du protocole HTTP. Le composant WebAgent de Web Server Extension traite ces demandes et les transmet à Infrastructure Map Server. Lorsque vous lancez Infrastructure Studio, vous devez entrer le nom ou l'adresse IP du serveur Web qui héberge Web Server Extension. Par exemple, http://144.111.19.94/mapserver2016.
Lorsqu'il reçoit une demande, Infrastructure Map Server accède aux ressources stockées dans le référentiel des ressources, crée et rend la carte au format d'image statique pour le visualiseur et la renvoie à Web Extensions, qui à son tour la retourne au client.
Infrastructure Studio intègre les visualiseurs Infrastructure Map Server. Les visualiseurs affichent les données rendues à l'écran et gèrent les calques et d'autres propriétés des données renvoyées depuis le serveur.
Les quatre composants d'Infrastructure Map Server
