Résultat Déplacement, retrait différentiel

Le résultat Déplacement, retrait différentiel affiche le gauchissement de la pièce finale occasionné par la variation du retrait dans la pièce.

Remarque : Pour que ce résultat soit disponible pour une pièce 3D, sélectionnez l'option Désactiver l'agrégation pour l'analyse de gauchissement 3D dans l'onglet Avancé de l'Assistant d'analyses.

Deux méthodes permettent d'obtenir ce résultat.

• Il peut être calculé par rapport à un plan d'ancrage sur lequel trois points sont spécifiés sur la pièce définissant un plan. Le déplacement de la pièce déformée est mesuré par rapport à ce plan.
• La géométrie déformée est mesurée par rapport à un plan de type Meilleur ajustement. Le plan est défini de façon que la distance de déplacement totale des points de référence soit la plus faible possible. Vous pouvez spécifier autant de points de référence que nécessaire.

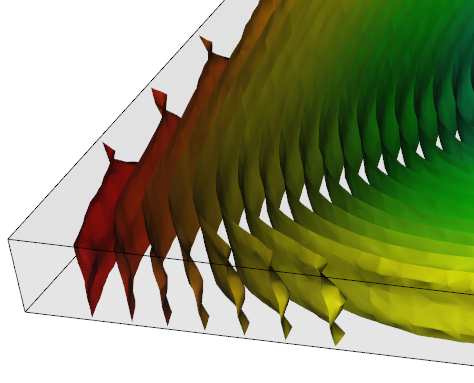

Conseil : Pour afficher le gauchissement sur l'épaisseur d'une pièce 3D, remplacez le résultat par Contours (cliquez avec le bouton droit de la souris sur le nom du résultat dans le volet Tâches de l'étude et choisissez Propriétés > onglet Méthodes > Contours).

Une pièce Dual Domain affiche les contours de la surface uniquement, mais vous pouvez également souvent déduire le gauchissement sur l'épaisseur.

Utilisation de ce résultat

Examinez l'étendue du déplacement de la pièce et assurez-vous que le résultat s'inscrit dans la plage tolérée.

Un zoom peut être appliqué aux petits déplacements à l'aide du paramètre Facteur d'échelle de l'onglet Déplacement de la boîte de dialogue Propriétés de la cartographie.

Il est possible d'animer les résultats du déplacement. L'animation illustre le changement qui s'est opéré entre la forme de la pièce d'origine et celle de la géométrie déplacée finale.

Points à considérer

Une épaisseur de pièce différente dans les zones adjacentes de la pièce peut entraîner un retrait volumique différent. Pour éviter d'obtenir ce type de retrait, ajustez l'épaisseur de la pièce, si possible.

Une différence de degré de cristallisation dans les différentes régions de la pièce peut également entraîner des déformations des pièces. Vous devez prendre en compte différents points de seuil et différentes configurations de refroidissement.
