Paramètres de processus d'entrée

Dans cette tâche, vous allez utiliser l'entrée des paramètres de processus et effectuer l'analyse.

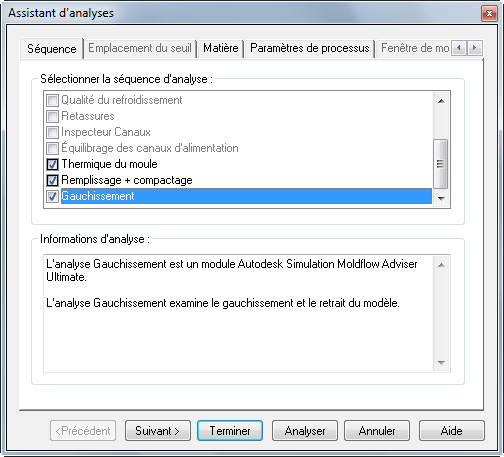

1. Cliquez sur (onglet Accueil > groupe de fonctions Configuration du processus de moulage > Assistant d'analyses).

2. Désactivez l'option Remplissage.

3. Sélectionnez Thermique du moule.

4. Sélectionnez Remplissage + compactage.

5. Sélectionnez Gauchissement.

6. Cliquez sur Suivant.

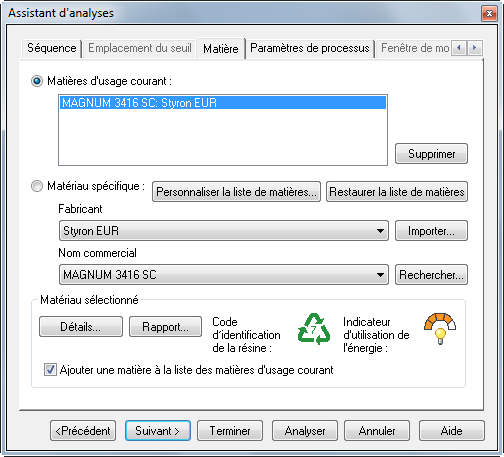

7. Assurez-vous que la matière est Styron EUR, Magnum 3416 SC, puis cliquez sur Suivant.

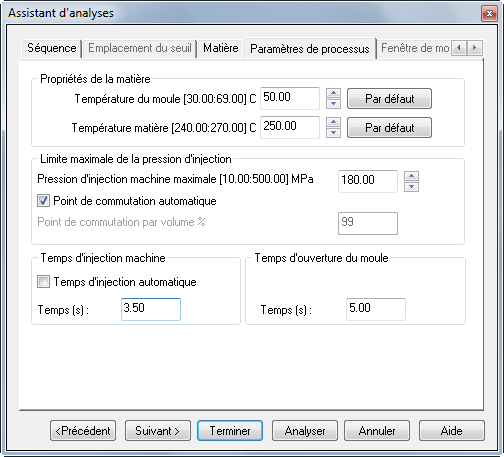

8. Cliquez sur Suivant pour ouvrir l'onglet Paramètres de processus.

9. Assurez-vous que la température du moule est de 50 °C.

10. Assurez-vous que la température matière est de 250 °C.

11. Assurez-vous que le temps d'injection est de 3,5 secondes.

12. Assurez-vous que le temps d’ouverture du moule est de 5 secondes, puis cliquez sur Suivant.

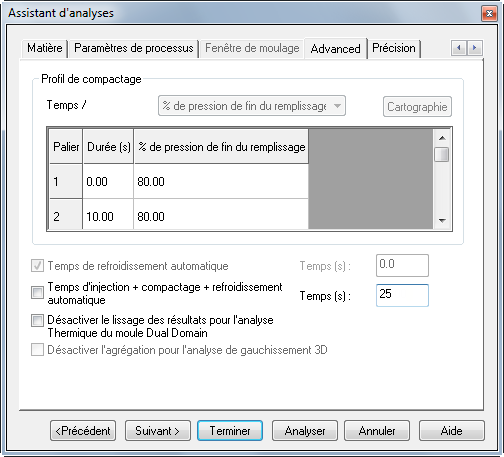

13. Cliquez sur Suivant pour ouvrir l'onglet Avancé.

14. Assurez-vous que le contrôle du profil de compactage est de % de pression de fin du remplissage.

15. Assurez-vous que le profil est 0 80, 10 80.

16. Entrez 25 secondes pour Temps d'injection + compactage + refroidissement.



17. Cliquez sur Analyser.
