- Cliquez avec le bouton droit sur Modèle de maillage et sélectionnez Modifier.

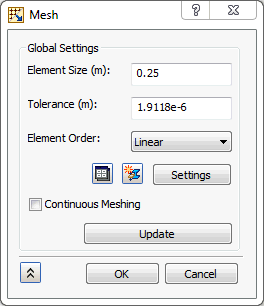

- Entrez une Taille d'élément de 0.25 (m).
- Modifiez l'Ordre d'élément sur Linéaire.
- Désactivez la case à cocher Maillage continu, car le maillage est un maillage de solides.
- Cliquez sur le bouton Mettre à jour pour mailler la géométrie.
- Cliquez sur OK.

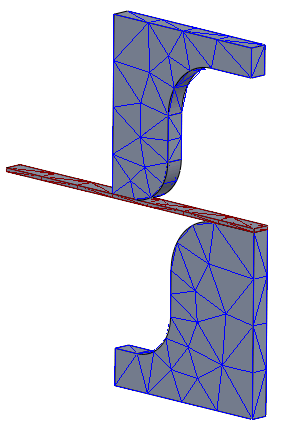

- Notez que le maillage est grossier. Par conséquent, pour disposer des éléments de contact appropriés à développer entre la matrice et le poinçonnage avec la feuille, vous devez créer un contrôle du maillage sur les arêtes.
- Cliquez avec le bouton droit sur Modèle de maillage et sélectionnez Ajouter un contrôle de maillage.

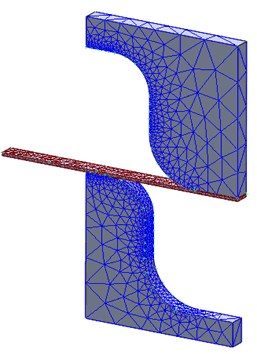

- Cliquez sur la zone de sélection Arêtes sélectionnées pour déplacer le point focal des données de sommet et sélectionner les arêtes sur les deux côtés, comme illustré dans l'image ci-dessous.
- Saisissez 20 dans Nombre d'éléments.
- Cliquez sur le bouton
Nouveau.

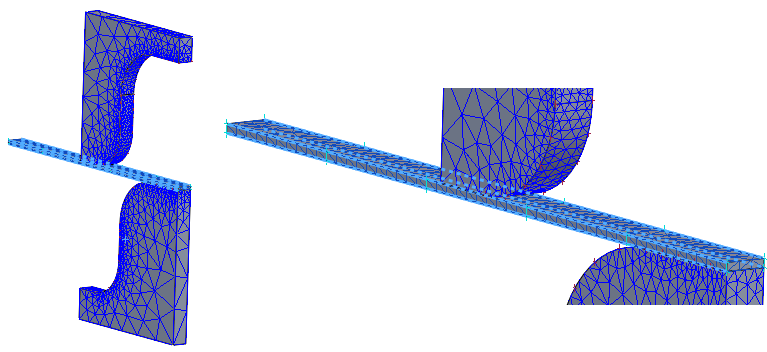

- Sélectionnez les quatre bords de la dalle, comme indiqué dans l'image ci-dessous.
- Saisissez 50 dans Nombre d'éléments.
- Cliquez sur OK.

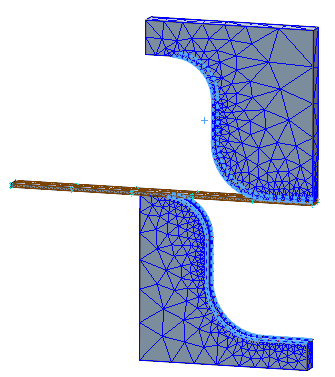

- Cliquez avec le bouton droit sur Modèle de maillage et sélectionnez Mettre à jour tous les maillages.
