Post-traitement des résultats

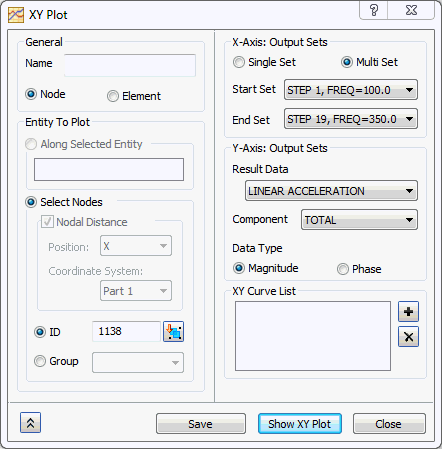

1. Cliquez avec le bouton droit sur Tracé XY et sélectionnez Nouveau.

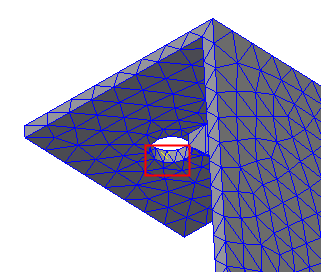

2. Cliquez sur un noeud situé dans la partie supérieure du support (côté percé). L'ID doit s'afficher dans la zone de saisie.



3. Assurez-vous que l'option Jeu de début est définie sur ETAPE 1 et que l'option Jeu de fin est définie sur ETAPE 19.
4. Dans le menu déroulant Données de résultat, sélectionnez ACCELERATION LINEAIRE.
5. Dans le menu déroulant Composant, sélectionnez TOTAL.

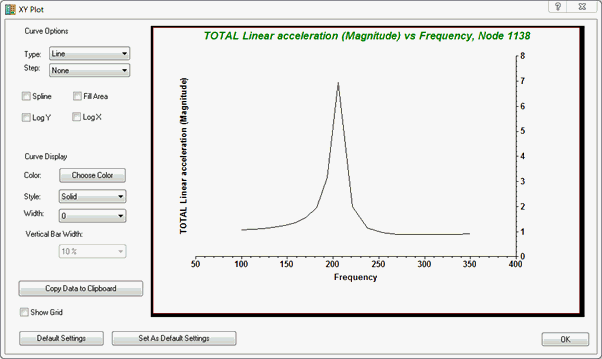

6. Cliquez sur le bouton Aff. tracé XY. Les résultats doivent se présenter comme illustré ci-dessous.



   Remarquez le grand pic juste après 200 Hz. Il correspond à un résultat d'analyse des modes propres d'environ 214 Hz.

Ceci conclut la section "Réponse en fréquence modale d'un support".

Résumé des principaux sujets abordés :

• Créez une analyse de réponse en fréquence modale.
• Appliquez une charge dépendant de la fréquence.
• Appliquez l'amortissement à une structure.
• Définissez un cluster entre les modes d'intérêt d'une solution de réponse en fréquence modale.
• Créez un problème de mouvement de base à l'aide de l'approche directe.
