Appliquer les charges

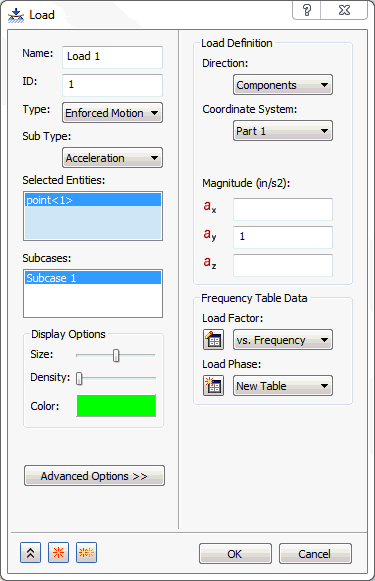

1. Cliquez avec le bouton droit sur Charges, puis sélectionnez Nouveau.
2. Dans le menu déroulant Type, sélectionnez Mouvement forcé et dans le menu déroulant Types de mouvements forcés, sélectionnez Accélération.

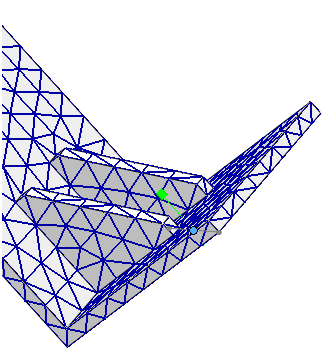

3. Cliquez sur le point contraint situé à la base de la structure.
4. Dans Définition de charge, tapez 1.0 dans la zone Ay.
5. Dans la section Données de la table de fréquence, cliquez sur le bouton Nouvelle table situé en regard du menu déroulant Facteur de charge.

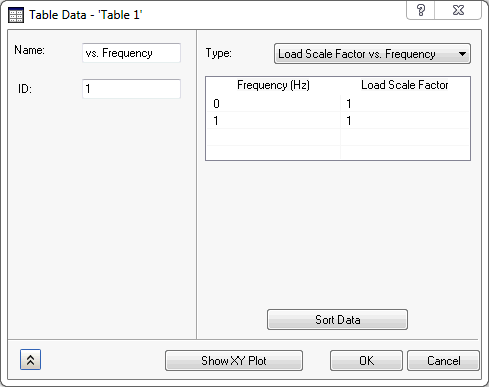

6. Définissez votre table, comme indiqué ci-dessous, en cliquant deux fois dans les cellules. Notez que les valeurs se trouvent sur la fréquence d'intérêt. Tapez vs fréquence dans le champ Nom.



7. Dans le menu déroulant, choisissez Facteur d'échelle du chargement vs fréquence.

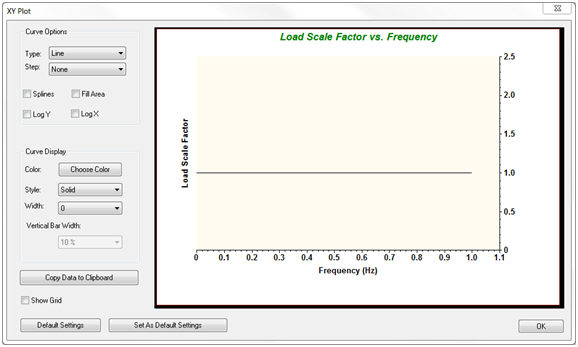

8. Cliquez sur le bouton Aff. tracé XY pour voir le tracé. Il doit se présenter comme illustré ci-dessous.







9. Dans la boîte de dialogue Tracé XY, cliquez sur OK.
10. Dans la boîte de dialogue Table des données - 'Table 1', cliquez sur OK.
11. Dans la boîte de dialogue Charge, cliquez sur OK.

Avec des charges de mouvement forcé (déplacement, vitesse et accélération), la direction à forcer souhaitée doit être contrainte. Même si cela peut paraître un peu compliqué, n'oubliez pas qu'un mouvement forcé est un mouvement contraint.
