Les solutions de réponse en fréquence modale ont besoin d'informations modales pour pouvoir résoudre les équations de mouvement.
- Dans l'arborescence, cliquez avec le bouton droit sur Configuration modale 1 et sélectionnez Modifier.
- Tapez 40 dans le champ Nombre de modes.
- Cliquez sur OK pour accepter les modifications.

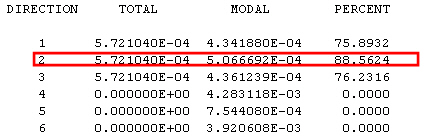

Définissez 40 modes pour récolter suffisamment d'informations modales afin d'obtenir une bonne réponse. Cela permet d'exécuter une analyse des modes propres et d'observer la table Pourcentage de masse modale trouvée dans le fichier Résultat Autodesk Nastran (*.OUT). Avec 40 modes, la table s'affiche comme illustré ci-dessous.
Notez qu'il existe un pourcentage de 88 % dans les deux directions. Cette direction nécessite plus de 80 %, car il s'agit de celle qui reçoit l'excitation de la base. Vous pouvez afficher ce fichier de sortie (*.OUT) avec un éditeur de texte tel que le Bloc-notes.
