Pour faire pivoter un objet à l'aide d'un outil de mesure

Pour faire pivoter un objet à l'aide d'un outil de mesure

1. Sélectionnez l'objet que vous voulez déplacer.
2. Cliquez sur l'onglet Vérification le groupe de fonctions Mesurer  la liste déroulante Mesurer Mesurer un angle .
3. Pour faire pivoter l'objet, cliquez sur trois points de l'objet sélectionné afin de déterminer le mode de rotation à appliquer (voir le schém ci-après).

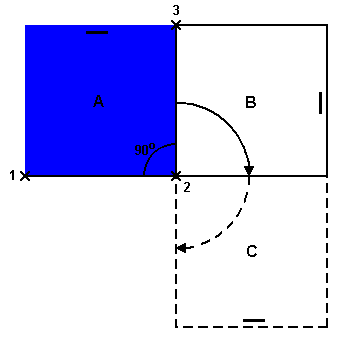

   Ce schéma montre la façon dont l'objet sélectionné (position A) pivote. Les lignes reliant le premier au deuxième point (1 à 2) et le deuxième au troisième point (2 à 3) définissent l'angle de rotation de l'objet (90 degrés, par exemple). Le deuxième point (2) fait office de centre de rotation.

4. Développez le groupe de fonctions Mesurer et cliquez sur Transformer les éléments sélectionnés . Cela a pour effet de faire pivoter l'objet sélectionné de la position A à la position B (comme vous pouvez le voir sur le schéma précédent). Cliquez à nouveau sur ce bouton pour faire pivoter l'objet de la position B à la position C.
