- Dans l'arborescence Configuration de projet, développez Définitions de classe P&ID.
- Continuez à développer la liste jusqu'à localiser le composant ou la ligne dont les propriétés sont les plus proches du composant ou de la ligne à créer, puis cliquez dessus.
Le composant ou la ligne sélectionnés sont utilisés comme gabarit pour la nouvelle définition de composant.
- Cliquez avec le bouton droit sur la définition de classe sélectionnée. Cliquez sur le bouton Créer.

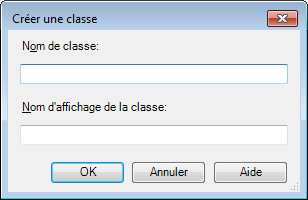

- Dans la boîte de dialogue Créer une classe, entrez un nom pour la nouvelle définition de classe.
- Cliquez sur OK.
- Dans l'arborescence Configuration de projet, développez la liste jusqu'à localiser l'endroit où la nouvelle définition de classe a été ajoutée. Sélectionnez la nouvelle définition de composant.
- Dans le volet Paramètres de classe, apportez les modifications souhaitées aux paramètres, propriétés, format d'étiquette et style d'annotation de la nouvelle définition.
- Dans la section Symbole, cliquez sur Ajouter à la palette d'outils.
La nouvelle définition de classe est ajoutée à la palette d'outils active. Le nouvel outil peut être utilisé de la même manière que les outils par défaut fournis avec le programme et est inclus dans les rapports.
Remarque :Si la palette d'outils n'est pas ouverte lorsque vous cliquez sur Créer un outil, le composant est ajouté au bas de l'onglet affiché en dernier.
Avant de démarrer cette procédure, assurez-vous que la palette d'outils P&ID est affichée et que l'onglet de palette d'outils actif est celui où vous voulez ajouter le nouvel objet Plant. Par exemple, si vous ajoutez une pompe à la palette d'outils, assurez-vous que l'onglet Equipement est actif.
