Définit les propriétés de diamètre nominal d'un composant
- Diamètre nominal
-
Affiche les diamètres nominaux du composant.
- Ajouter un diamètre nominal
-
Permet d'ajouter un diamètre nominal à la liste. Le nouveau diamètre nominal est intitulé non défini dans la liste. Vous pouvez spécifier le diamètre nominal après avoir ajouté un composant.
- Dupliquer un diamètre nominal
-
Copie les propriétés et les cotes du diamètre nominal sélectionné dans la liste Diamètre nominal. Le nouveau diamètre nominal est intitulé non défini jusqu'à ce qu'un diamètre nominal unique lui soit affecté.
- Propriétés de l'orifice de connexion
-
Définit les valeurs qui déterminent la manière dont la pièce se connecte au tuyau ou aux composants de tuyauterie.
- Propriétés des composants de tuyauterie
-
Définit les propriétés spécifiques à un diamètre nominal spécifique.

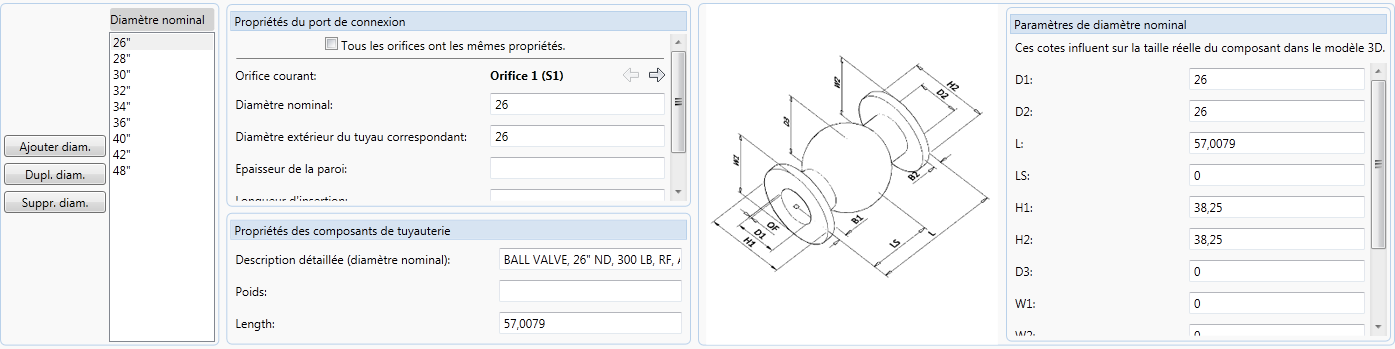

- Paramètres de diamètre nominal
-
Affiche les cotes du composant. Ces valeurs ne sont pas automatiquement liées aux propriétés d'orifice.
Maintenez le bouton de la souris au-dessus d'une zone de diamètre nominal pour afficher des informations importantes relatives à la valeur du paramètre. Certains paramètres permettent la saisie de valeurs spéciales telles que 0 pour spécifier une valeur par défaut ou un indicateur pour dessiner un collier.
- Importer une géométrie personnalisée
-
Spécifie le bloc à utiliser pour le diamètre nominal du composant. Ce bouton s'affiche uniquement pour les composants basés sur un bloc.Remarque : Lorsque vous enregistrez pour la première fois un composant basé sur un bloc, un fichier DWG est créé pour la famille de pièces. Le dessin contient un bloc pour chaque diamètre nominal de composant et est enregistré dans un dossier de catalogue dans CPak Common(p. ex. C:\AutoCAD Plant 3D 2016 Content\CPak Common\sample_catalog ). Si l'enregistrement réussit, le nom de bloc affiché dans l'onglet Editeur de catalogues - Diamètres nominaux change pour correspondre à l'identification du diamètre nominal du composant.
Composants basés sur un bloc
- Sélectionner un modèle
-
Affiche la boîte de dialogue Sélectionner une définition de bloc. Spécifie un bloc dans un dessin. Le bloc doit avoir été converti avec la commande PLANTPARTCONVERT pour pouvoir affecter des emplacements d'orifices.
