- Si la spécification des tuyauteries, le diamètre nominal ou le numéro de ligne ne sont pas définis dans le ruban, effectuez les opérations suivantes :
- Dans le ruban, cliquez sur l'onglet Début
groupe de fonctions Insertion de pièce Sélecteur de spécification des tuyauteries. - Dans la liste déroulante, cliquez sur une spécification des tuyauteries (p. ex. CS300).
- Dans la liste déroulante Sélecteur de diamètre nominal de tuyau, sélectionnez un diamètre nominal (p. ex. 4"). Remarque :
Vous pouvez cliquer sur le bouton situé en regard de la liste déroulante pour afficher le diamètre nominal du composant uniquement dans les unités du projet ou à la fois en unités anglo-saxonnes et métriques lorsque les unités du projet et du composant diffèrent.
- Dans la liste déroulante Sélecteur de numéro de ligne, cliquez sur un numéro de ligne (p. ex. 101 ou Non attribué).
- Dans le ruban, cliquez sur l'onglet Début

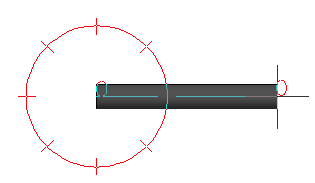

- Dans le ruban, cliquez sur Router le tuyau.
- Dans la zone de dessin, cliquez pour spécifier le point de départ du tuyau.
- Cliquez pour spécifier le point suivant du tuyau.
- Continuez de cliquer dans le dessin pour spécifier d'éventuels points supplémentaires.
- Appuyez sur Entrée pour terminer le routage du tuyau.
