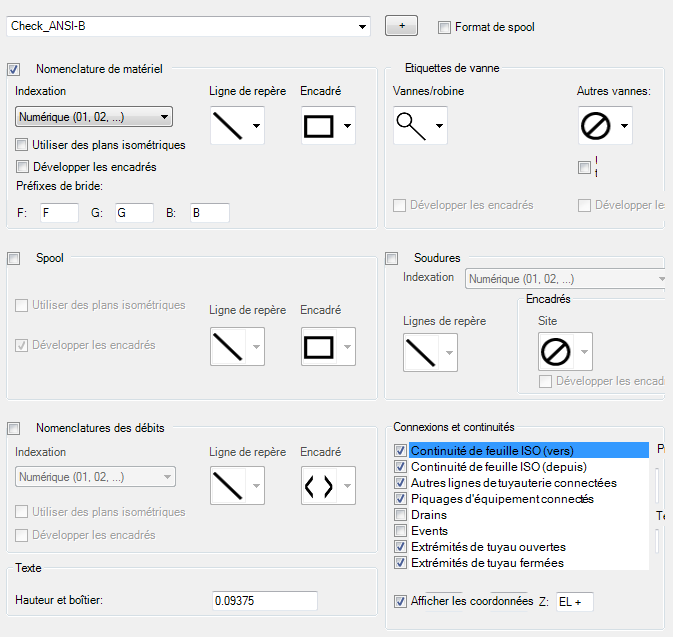

Annotations

Définit le formatage des annotations dans les dessins isométriques.

Style Iso: Affiche la liste des styles Iso disponibles.
Annotations affichées dans les dessins: Spécifie les tables qui ont des annotations.

Nomenclature

Indexation: Indique si la numérotation est alphabétique ou numérique.
Ligne de repère: Indique si une ligne de repère relie l'objet à son annotation, avec ou sans flèche. Vous pouvez également choisir de ne pas afficher la ligne de repère.
Encadré: Indique la forme de l'encadrement : cercle, losange, hexagone, rectangle, ovale, crochets, chevrons ou parenthèses. Vous pouvez également choisir Pas d'encadré.
Développer les encadrés: Développe des graphiques pour accueillir le texte d'annotation. Certains symboles d'encadré se développent toujours. Non-prise en compte lors de l'utilisation de plans isométriques.
Utiliser des plans isométriques: Affiche les annotations de manière déformée dans un plan isométrique standard.
Préfixes de bride: Spécifie un préfixe de repère pour les brides (F), les joints d'étanchéité (G) ou les boulons (B).

Valves

Afficher les annotations des numéros d'étiquette pour: Spécifie le type de vannes à annoter : vannes/robinets de contrôle et autres vannes
Vannes/robinets de contrôle: Spécifie le type d'annotation pour une vanne/un robinet de contrôle. Vous pouvez également choisir de ne pas afficher les annotations.
Autres vannes: Spécifie le type d'annotation pour toutes les autres vannes (vannes de non-contrôle).

Spool

Numérotation

Indique la façon dont les annotations sont numérotées. Les différentes options sont les suivantes :

Automatique (numérique)
Automatique (alphabétique)
Automatique (n° de ligne, numérique)
Automatique (n° de ligne, alphabétique)
Utiliser le numéro de spool du modèle

Welds

Numérotation: Indique si la numérotation est alphabétique ou numérique. Vous pouvez aussi utiliser une propriété du modèle.
Soudures à numéroter: Indique s'il faut numéroter toutes les soudures, les soudures en atelier ou les soudures sur site.
Encadré (atelier): Indique les signes d'encadrement pour une soudure en atelier.
Encadré (site): Indique les signes d'encadrement pour une soudure sur site.

Nomenclatures des débits

Numérotation: Indique si la numérotation est alphabétique ou numérique.

Text

Hauteur et boîtier: Indique la hauteur du texte Iso des annotations. Pour les graphiques d'encadré, les symboles sont mis à l'échelle en fonction de cette valeur.

Connexions et continuités

Zone de liste

Indique quelles coordonnées d'extrémités sont affichées pour le type Iso sélectionné. Les options sont les suivantes :

Continuité de feuille Iso (vers)
Continuité de feuille Iso (depuis)
Autres lignes de tuyauterie connectées
Piquages d'équipement connectés
Events
Drains
Extrémités de tuyau ouvertes
Extrémités de tuyau fermées

Remarque : Les options Connexion de feuille Iso (vers) et Connexion de feuille Iso (depuis) fonctionnent uniquement dans le cadre d'une scission. L'annotation de connexions non scindées doit utiliser l'option Autres lignes de tuyauterie connectées.

Afficher l'annotation de connexion sur le dessin Iso: Indique si les annotations d'extrémité s'affichent sur le dessin isométrique.

Texte de connexion: Indique le texte de connexion. Entrer les noms de propriété entre chevrons.
Ajouter les coordonnées et l'élévation: Indique si les coordonnées et l'élévation doivent être ajoutées à l'annotation.

Préfixes de coordonnées: Indique les préfixes des coordonnées X, Y et Z.
