Pour utiliser des vues orthographiques

Pour modifier une vue orthographique

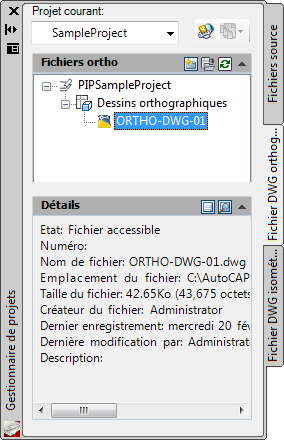

1. Dans le Gestionnaire de projets, cliquez sur l'onglet Fichier DWG orthographique.
2. Dans l'arborescence Orthos, développez le projet et le dossier Dessins orthographiques.
3. Cliquez deux fois pour ouvrir un dessin orthographique.
4. Dans le ruban, onglet Vue ortho, groupe de fonctions Outils d'objet Plant, cliquez sur Modifier la vue.
5. Effectuez les ajustements requis, puis, dans l'onglet Editeur ortho du ruban, cliquez sur Créer une vue.

Pour renommer une vue orthographique

1. Dans le Gestionnaire de projets, cliquez sur l'onglet Fichier DWG orthographique.
2. Dans l'arborescence Orthos, développez le projet et le dossier Dessins orthographiques.
3. Cliquez deux fois pour ouvrir un dessin orthographique.
4. Dans le Gestionnaire de projets, cliquez avec le bouton droit de la souris sur la vue orthographique  Renommer la vue.
5. Dans la boîte de dialogue Renommer la vue ortho, entrez un nouveau nom. Cliquez sur OK.

Pour mettre à jour une vue orthographique

1. Apportez les modifications voulues au modèle sur lequel est basée la vue orthographique.
2. Dans le Gestionnaire de projets, cliquez sur l'onglet Fichier DWG orthographique.
3. Dans l'arborescence Orthos, développez le projet et le dossier Dessins orthographiques.
4. Cliquez deux fois pour ouvrir le dessin orthographique basé sur le modèle que vous avez modifié.
5. Dans le Gestionnaire de projets, cliquez avec le bouton droit sur la vue orthographique Valider la vue. L'icône est entourée de rouge pour indiquer que la vue doit être mise à jour.

6. Cliquez à nouveau avec le bouton droit sur la vue orthographique Mettre à jour la vue.
   Remarque :

   La mise à jour d'une vue ou d'un dessin orthographique entier avec de nombreuses vues peut prendre plusieurs minutes, selon la complexité du modèle.

Pour supprimer une vue orthographique

1. Dans le Gestionnaire de projets, cliquez sur l'onglet Fichier DWG orthographique.
2. Dans l'arborescence Orthos, développez le projet et le dossier Dessins orthographiques.
3. Cliquez deux fois sur un dessin orthographique pour l'ouvrir.
4. Dans le ruban, onglet Vue ortho, groupe de fonctions Vues ortho, cliquez sur Supprimer la vue.
5. Sélectionnez la vue à supprimer.
