Thèmes

Indique la cote, l'annotation et l'échelle de symbole Iso pour la tuyauterie et les thèmes de remplacement.

Le thème par défaut détermine des options Iso pour les conduites standard. Les thèmes nommés (par exemple, Raccord-à-raccord, Conduites de petit alésage, Tuyauterie existante et Tuyauterie de continuité) s'appliquent dans certains cas. Les thèmes nommés sont également appelés thèmes de remplacement.

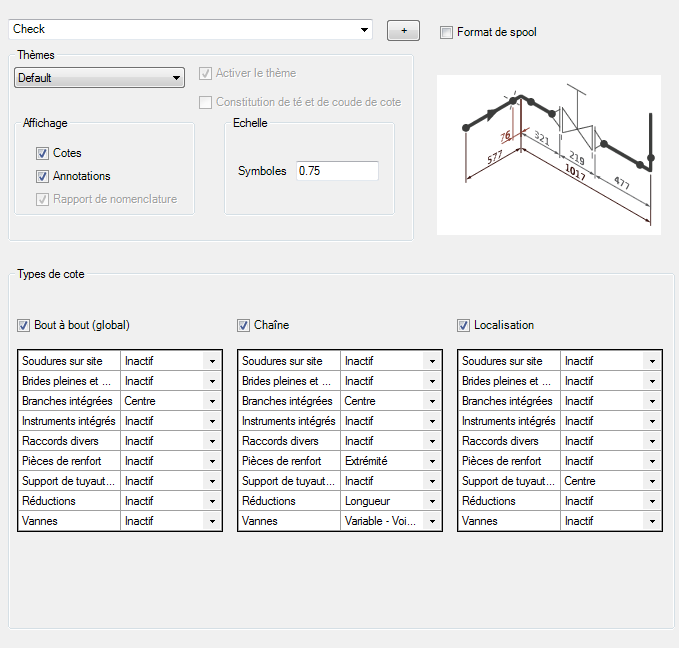

Vous pouvez indiquer les calques de thème dans l'onglet Thème de remplacement de la boîte de dialogue Thèmes Iso dans l'éditeur de cartouche Iso. Par exemple, vous pouvez spécifier que la tuyauterie déjà installée est placée sur le calque Existant.

Thèmes

Liste des thèmes: Les thèmes Iso permettent de définir différents comportements pour différents types de tuyauteries. Le thème par défaut concerne la majorité des tuyauteries, mais il est également possible d'affecter un comportement de cotation différent pour les thèmes nommés.
Enabled: Active ou désactive un thème. Si un thème est désactivé, la tuyauterie qui pourrait lui correspondre se comporte comme de la tuyauterie normale (thème par défaut). Par exemple, si vous désactivez le thème de tuyauterie de continuité/connexion, le graphique de continuité s'affiche comme de la tuyauterie normale (thème par défaut) et n'est pas placé sur le calque de continuité gris.
Cotes: Spécifie si les cotes sont affichées.
Annotations: Indique si les annotations sont affichées.
Rapport de nomenclature: Indique s'il faut afficher le rapport de nomenclature.
Echelle: Indique l'échelle de symbole Iso pour un thème. Le thème par défaut indique l'échelle de symbole pour la plupart des symboles Iso. Vous pouvez spécifier une échelle de symbole différente pour chaque thème nommé. Par exemple, vous pouvez indiquer une échelle inférieure pour la tuyauterie existante.

Types de cote

Cotes d'extrémité à extrémité (globales)

Mesure les segments de tuyauterie d'extrémité à extrémité pour le style Iso sélectionné. Si vous le souhaitez, vous pouvez arrêter la mesure au niveau des vannes/robinets et des branches.

Chaîne de cotes

Mesure des segments de tuyauterie globaux pour le style Iso sélectionné, en s'arrêtant aux composants intégrés, tels que les réductions, vannes/robinets, etc.

Cotes de localisation

Mesure à partir d'un point commun, comme un coude, jusqu'à la position d'un objet tel qu'une soudure sur site ou un support de tuyauterie, puis s'arrête.

Comportement de la cotation

Définit les options de type de cote pour des composants spécifiques tels que les soudures sur site, brides pleines et bouchons, branches intégrées, instruments intégrés, raccords divers, olets, supports de tuyauterie, etc. Vous pouvez définir les paramètres suivants :

Points d'arrêt de dimension : spécifie une mesure à partir d'une extrémité seulement, à partir du centre et mesure de la longueur globale d'un composant. La liste affiche les vannes/robinets, mais les options sont indiquées dans le tableau des vannes ci-dessous.
Extrémité à extrémité - permet de spécifier une cotation d'extrémité à extrémité pour un composant. Cette option est disponible lorsque la case à cocher Extrémité à extrémité est sélectionnée.
Chaîne : vous pouvez spécifier une cotation de type chaîne pour un composant. Cette option est disponible lorsque la case à cocher Chaîne de cotes est sélectionnée.
Localisation : vous pouvez spécifier une cotation de type localisation pour un composant. Cette option est disponible lorsque la case à cocher Cotes de localisation est sélectionnée.
