Vous pouvez ajouter des colonnes, telles que des numéros de ligne ou des centres de gravité, à la table de nomenclature de matériel ortho dans un dessin ortho.
- Dans le ruban Vue ortho, cliquez sur Configuration des nomenclatures. La boîte de dialogue Configuration des nomenclatures s'affiche.

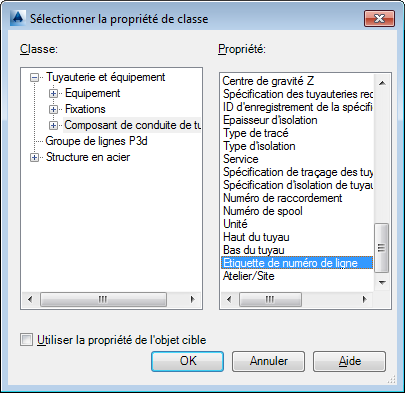

- Cliquez sur Ajouter une colonne. La boîte de dialogue Sélectionner une propriété de classe s'affiche.
- Dans la liste des classes, cliquez sur Composant de conduite de tuyau.
- Dans la liste des propriétés, cliquez sur Etiquette de numéro de ligne.
- Cliquez sur OK pour fermer la boîte de dialogue Sélectionner une propriété de classe.
- Sous Présentation des tableaux, dans la ligne Afficher la colonne, sélectionnez la colonne Etiquette de numéro de ligne. Remarque : Si vous ne sélectionnez pas la colonne, elle est supprimée de la liste.
- Effectuez l'une des opérations suivantes :
- Pour créer une table de nomenclature de matériel ortho, cliquez sur Nomenclature de matériel et spécifiez l'emplacement de la table.
- Pour mettre à jour une nomenclature de matériel existante, cliquez sur Mettre à jour la nomenclature.

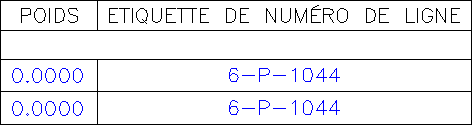

L'étiquette de numéro de ligne s'affiche.
