Configure les mappages de calques orthographiques et spécifie les styles par défaut.
Méthodes d'accès
Ruban : Onglet Début
Groupe de fonctions Projet Gestionnaire de projets Configuration de projet Paramètres DWG ortho Noeud Cartouche et affichage Configurer le cartouche Paramètres ortho
Entrée de commande :
plantorthotemplatesettings
- Bouton Calques
- Ouvre la boîte de dialogue Calques AutoCAD standard.

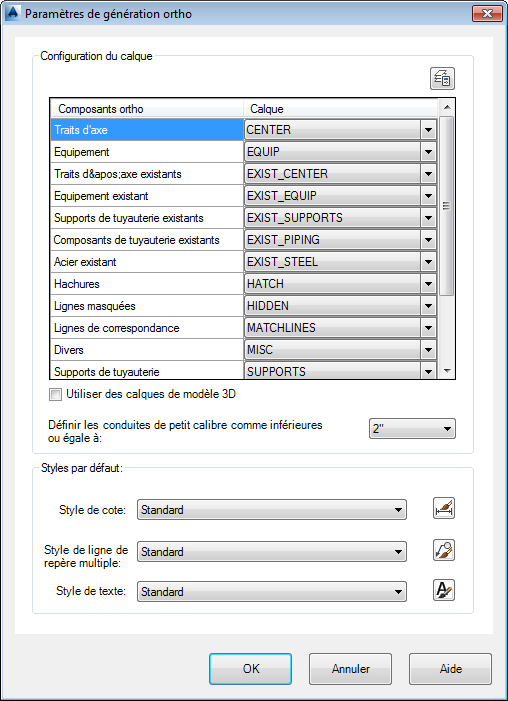

Configuration du calque
- Grille Composant/Calque
-
Indique le calque sur lequel apparaît chaque composant orthographique.Remarque : Le type de ligne est déterminé par le calque et vous pouvez spécifier le type de ligne dans les paramètres de calque AutoCAD.
- Utiliser des calques de modèle 3D
- Ignore toutes les sélections de la table de configuration des calques et utilise le même schéma de gestion des calques que le modèle. La commande DUCALQUE est appliquée aux couleurs et aux types de ligne.
- Définir les conduites de petit calibre comme inférieures ou égale à
- Spécifie le diamètre nominal auquel ou en dessous duquel la conduite est considérée comme étant de petit calibre pour la gestion des calques.
Styles par défaut
Spécifie les styles par défaut utilisés dans les dessins orthographiques obtenus.
- Style de cote
- Indique un style de cote. La liste déroulante répertorie tous les styles de cote présents dans le dessin courant. L'icône de droite affiche la boîte de dialogue Gestionnaire des styles de cote, dans laquelle vous pouvez gérer, modifier et créer des styles.
- Style de ligne de repère multiple
- Indique un style de ligne de repère multiple. La liste déroulante répertorie tous les styles de ligne de repère multiple présents dans le dessin courant. L'icône de droite affiche la boîte de dialogue Gestionnaire des styles de ligne de repère multiple, dans laquelle vous pouvez gérer, modifier et créer des styles.
- Style de texte
- Spécifie un style de texte. La liste déroulante répertorie tous les styles de texte présents dans le dessin courant. L'icône de droite affiche la boîte de dialogue Text Style Manager, dans laquelle vous pouvez gérer, modifier et créer des styles.
