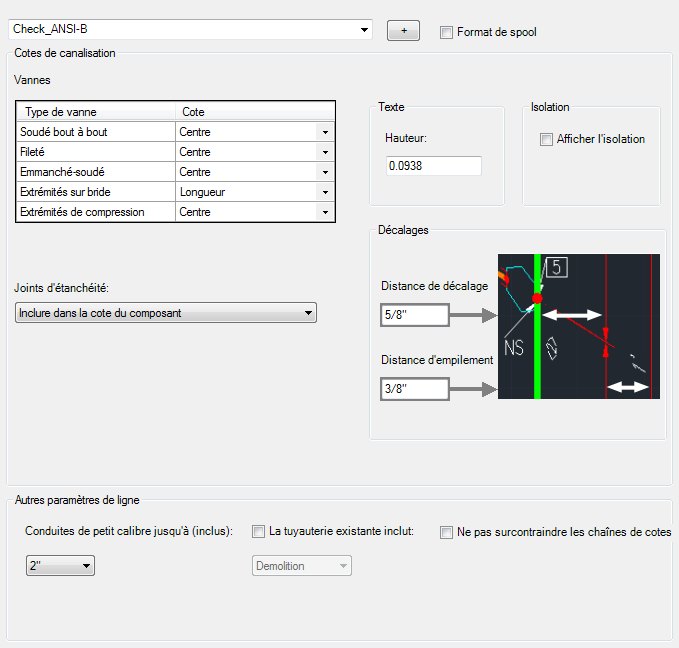

Cotes

Définit le format des cotes insérées dans les dessins isométriques.

Cotes de canalisation

Valves

Répertorie les types de vannes/robinets pour lesquels vous pouvez spécifier un style de cote. Pour chaque type de vanne/robinet, vous pouvez spécifier Longueur globale et Centre.

Text

Indique la hauteur du style de texte utilisé pour les cotes. Par défaut, cette option définit la hauteur des styles de texte AdskIsoImperial ou AdskIsoMetric. Vous pouvez configurer luprec dans l'éditeur de cartouche pour définir le nombre de chiffres à afficher.

Isolation

Affiche les lignes décalées pour l'isolation.

Joints d'étanchéité

Indique un des types suivants de gestion des joints d'étanchéité :

• Inclure dans la cote du composant
• Coter les joints d'étanchéité séparément
• Ne pas coter les joints d'étanchéité

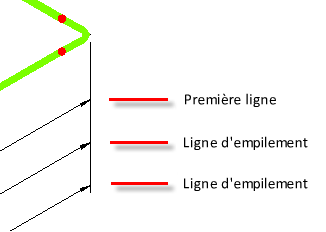

Distance de décalage

Indique la distance entre la tuyauterie et la cote la plus proche (première ligne).

Distance d'empilement

Indique la distance entre les lignes de cote.

Comportement de la cotation des vannes

Répertorie les types de vannes/robinets pour lesquels vous pouvez spécifier un style de cote. Pour chaque type de vanne/robinet, vous pouvez spécifier Longueur globale et Centre.

Autres paramètres de ligne

Conduites de petit calibre jusqu'à (inclus)

Spécifie la taille limite pour les conduites de petit calibre.

La tuyauterie existante inclut

Définit un autre critère d'état pour l'affichage des "tuyauteries existantes". La liste de sélection par défaut pour l'état contient les options Démolition, Existant et Nouveau. Vous pouvez ajouter une valeur (p. ex. Par vendeur) dans la liste de sélection et spécifier que cette option déclenchera également l'affichage des "tuyauteries existantes".

Ne pas surcontraindre les cotes de chaîne

Supprime la dernière cote de type chaîne dans un segment de tuyauterie dans le cas d'une cotation d'extrémité à extrémité, afin d'éviter de surcontraindre les cotes.
