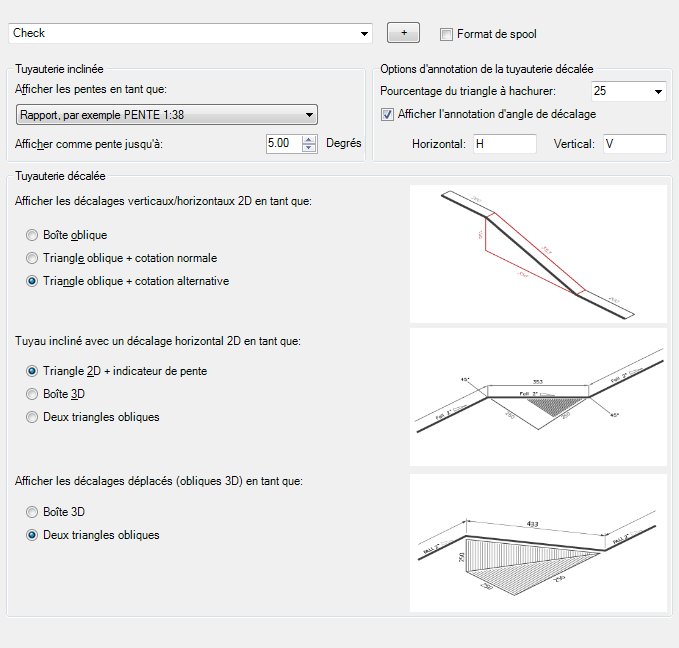

Spécifie le formatage des lignes inclinées, y compris les chutes, décalages 2D et décalages 3D.
- Style Iso
-
Affiche la liste des styles Iso disponibles.
Tuyauterie inclinée
- Afficher les pentes en tant que
-
Spécifie un type de chute. Les options sont Angle, Rapport, Pourcentage, Gradient, Inclinaison - anglo-saxon, Inclinaison - métrique, Masquer l'indication de ligne de pente.
- Afficher comme pente jusqu'à
-
Spécifie l'angle au-dessus duquel le tuyau est considéré comme décalé.
Tuyauterie décalée et options d'annotation
- Pourcentage du triangle à hachurer
-
Définit le pourcentage du triangle à hachurer. Vous pouvez sélectionner un pourcentage dans la liste déroulante ou entrer le pourcentage de votre choix.
- Afficher l'annotation d'angle de décalage
-
Affiche l'annotation d'angle sur le triangle d'inclinaison.
Tuyauterie décalée
- Afficher les décalages verticaux/horizontaux 2D en tant que
-
Indique comment les décalages simples (2D) s'affichent dans le dessin isométrique.
- Tuyau incliné avec un décalage horizontal 2D en tant que
-
Indique comment les décalages horizontaux (2D) s'affichent sur une tuyauterie inclinée.
- Afficher les décalages déplacés (obliques 3D) en tant que
-
Définit le type d'indicateur visuel affiché dans un dessin en présence d'inclinaisons 3D. Les options sont Boîte 3D et Deux triangles obliques.
Spécifie l'affichage des décalages déplacés (3D).
