Pour ajouter une propriété à une définition de classe
- Dans le ruban, cliquez sur l'onglet Début
groupe de fonctions Projet Gestionnaire de projets Configuration de projet. - Dans l'arborescence Configuration de projet, développez Définitions de classe P&ID ou Définitions de classe Plant 3D.
- Continuez à développer la liste jusqu'à localiser la définition de classe dont vous souhaitez ajouter la propriété et cliquez sur cette définition.
- Dans le volet Paramètres de classe, sous Propriétés, cliquez sur Ajouter.

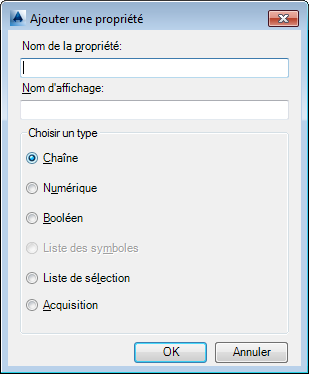

- Dans la boîte de dialogue Ajouter une propriété, effectuez les opérations suivantes :
- Dans la zone Nom de la propriété, entrez le nom de la nouvelle propriété. Ce nom ne peut pas contenir d'espaces.
- Dans la zone Nom d'affichage, entrez le nom à afficher pour la nouvelle propriété dans le Gestionnaire de données ou la palette des propriétés.
- Sous Choisir un type, sélectionnez un des types de données disponibles.
- Dans le ruban, cliquez sur l'onglet Début groupe de fonctions Projet Gestionnaire de projets Configuration de projet.
- Dans l'arborescence Configuration de projet, développez Définitions de classe P&ID ou Définitions de classe Plant 3D.
- Continuez à développer la liste jusqu'à localiser la définition de classe dont vous souhaitez modifier la propriété et cliquez sur cette définition.

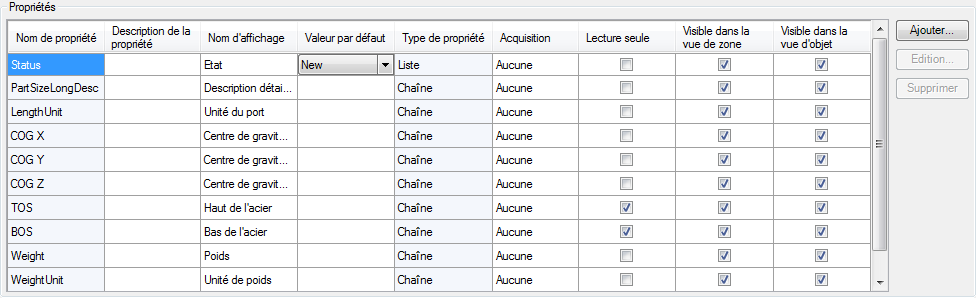

- Dans le volet Paramètres de classe, sous Propriétés, effectuez les opérations suivantes :
- Modifiez la valeur de la propriété Nom d'affichage. (Cette information est affichée dans le Gestionnaire de données.)
- Modifiez la valeur de la propriété Valeur par défaut.
- Ajoutez ou supprimez des propriétés personnalisées selon vos besoins pour la définition de classe ou de ligne.
- Le cas échéant, modifiez les valeurs des autres propriétés (p. ex. format d'étiquette, style d'annotation, etc.).
Remarque :Pour modifier le nom de la propriété ou son type, supprimez la propriété et ajoutez-la à nouveau.
- Cliquez sur OK.
