Affichage des résultats d'armature théorique sous forme de tableau

Découvrez comment afficher les résultats d'armature théorique sous forme de tableau.

1. Continuez à travailler dans votre projet ou ouvrez le projet Plate_Required_Reinforcement_Deflection.rtd.
   Remarque : Les fichiers du didacticiel se trouvent sous C:\ProgramData\Autodesk\Examples\Tutorials.
2. Cliquez sur (Dimensionnement Armature théorique dalles/voiles BA - options Tableau - Armature plaques et coques).

   Le tableau Sections d'acier s'affiche.

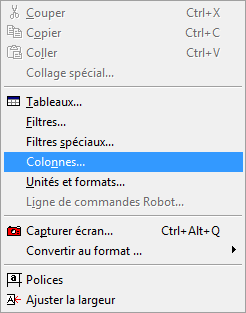

3. Cliquez avec le bouton droit dans le tableau Sections d'acier, puis choisissez Colonnes dans le menu contextuel.

4. Dans la boîte de dialogue Résultats d'armature :
   • Accédez à l'onglet Armature, puis sélectionnez Espacement e X[-] et Espacement e X[+],
   • accédez à l'onglet ELS, et sélectionnez Flèche U dans la direction X/Y [-].
5. Cliquez sur OK.

   Les colonnes [-]e(Ax), [+]e(Ax) et Flèche [-] sont ajoutées au tableau des sections d'acier.

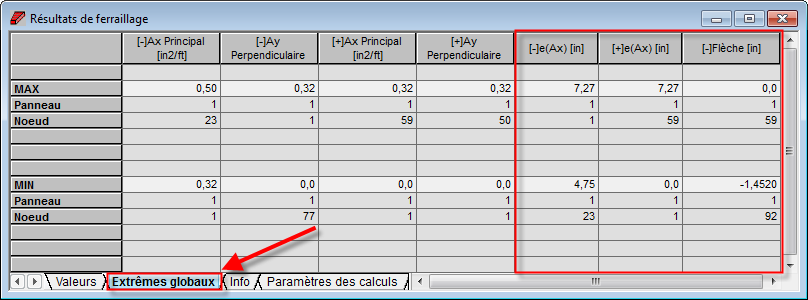

6. Dans le tableau Résultats d'armature, accédez à l'onglet Extrêmes globaux situé au bas du tableau.

7. Cliquez sur l'icône dans le coin supérieur droit du tableau pour fermer la vue Résultats d'armature.

8. Enregistrez le projet sous Plate_Required_Reinforcement_Tabular.rtd.

Cliquez ici pour accéder au résumé.
