Découvrez comment définir les options de calcul et lancer les calculs d'armature réelle.
- Continuez à travailler dans votre projet ou ouvrez le projet Plate_Required_Reinforcement_Tabular.rtd.
Remarque : Les fichiers du didacticiel se trouvent sous C:\ProgramData\Autodesk\Examples\Tutorials.
- Cliquez sur
(Fenêtre
Gestionnaire).
Le Gestionnaire d’objets s'ouvre.

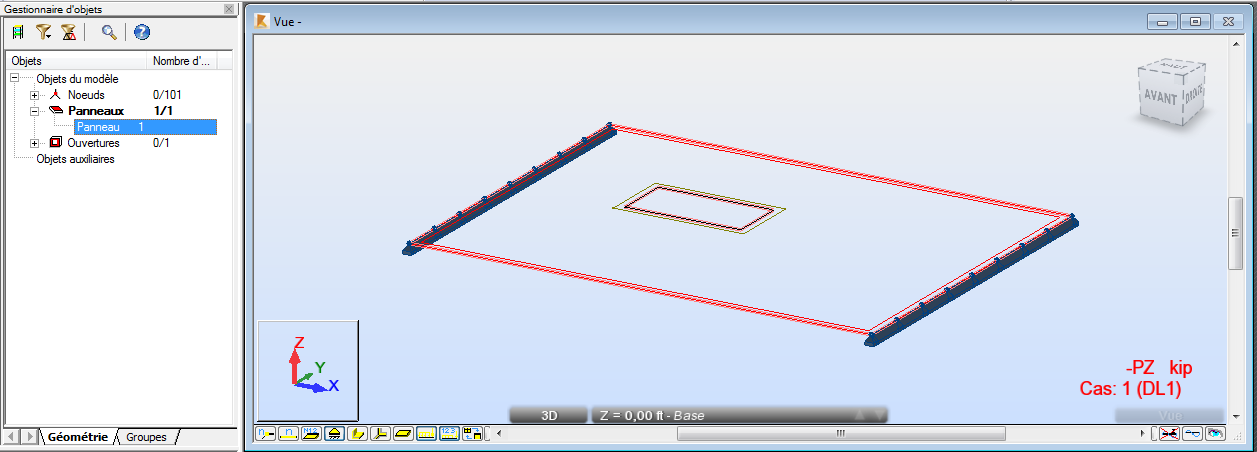

- Accédez à la boîte de dialogue Gestionnaire d’objets, développez la liste Panneaux, puis sélectionnez Panneau 1.
La plaque est surlignée en rouge.
- Cliquez sur
(Dimensionnement Armature réelle des éléments BA).
La présentation Dalle - armature réelle s'ouvre. La présentation est divisée en deux parties : la vue Dalle - cartographie d'armature et la boîte de dialogue Armature des plaques et coques.
- Cliquez sur
(Affichage Zoom Zoom initial) pour mieux visualiser les colonnes définies. - Cliquez sur
(Analysis Disposition d'armature).
La boîte de dialogue Disposition d'armature - ACI 318-11 s'ouvre.
- Dans l'onglet Général, sélectionnez Barres comme type d'armature.
- Accédez à l'onglet Secondaires, puis désélectionnez
. - Cliquez sur OK.

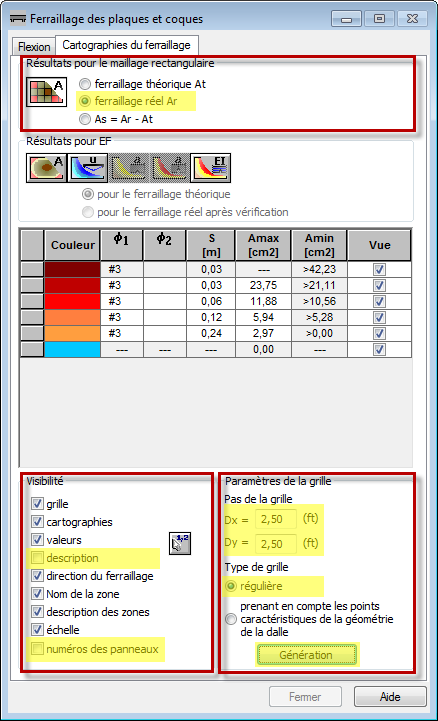

- Pour afficher les cartographies de l'armature réelle, accédez à la boîte de dialogue Armature des plaques et coques. Cliquez sur l'onglet Cartographies de l'armature et, dans le groupe de fonctions Résultats pour le maillage rectangulaire, sélectionnez Armature réelle Ar.
- Pour améliorer la visibilité des cartographies d'armature, accédez au groupe de fonctions Affichage, puis désélectionnez Description et Numéros des panneaux.
- Pour régler les quadrillages des cartographies d'armature pour les plaques, accédez au groupe de fonctions Paramètres de la grille, puis définissez les propriétés suivantes :
- Pas de la grille : Dx=Dy=2,50,
- Type de grille : régulière,
- Cliquez sur Génération.
- Cliquez sur
(Analyse Calculs).
La boîte de dialogue Calculs s'ouvre.
- Cliquez sur Calculer.

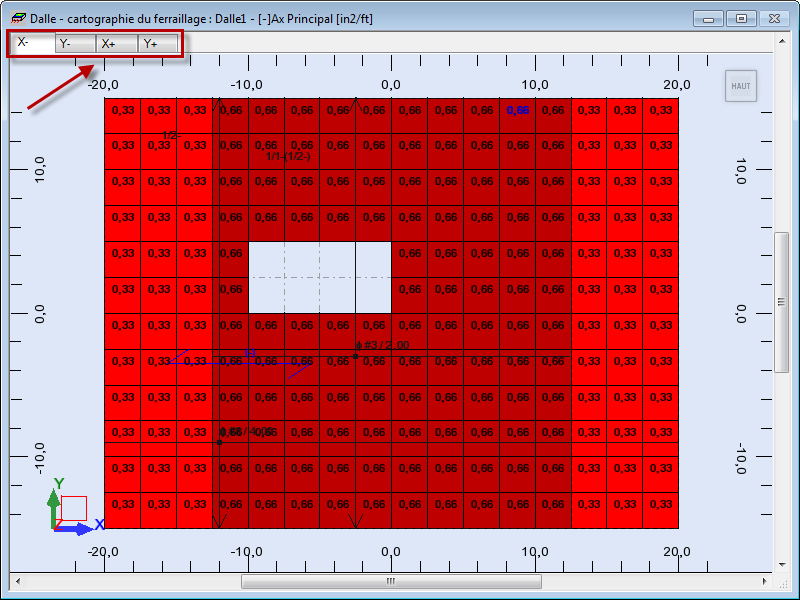

La partie inférieure de la zone d'armature réelle pour la direction X s'affiche dans la vue. Pour afficher l'armature pour d'autres directions, dans le coin supérieur gauche de l'écran, sélectionnez un autre onglet, p. ex. Y-.
Remarque : Comme vous pouvez le voir, la plus grande quantité d'armature réelle est située au milieu de la plaque, par conséquent les résultats sont appropriés concernant l'ouverture et la méthode d'appui de la plaque. - Enregistrez le projet sous Plate_Provided_Reinforcement.rtd.
