A propos des styles d'affichage de l'analyse

Les styles d'affichage de l'analyse permettent de visualiser les résultats d'une analyse générée par une application complémentaire.

Ces styles sont conservés de façon permanente dans Revit pour être utilisés dans une vue du projet. Dans une vue, vous pouvez sélectionner un autre style et l'appliquer immédiatement dans les résultats de l'analyse.

Remarque : Les résultats de l'analyse peuvent uniquement être créés et affichés dans l'environnement de projet. Ils ne sont pas disponibles dans l'Editeur de familles.

Vous pouvez utiliser les mêmes styles, présentés ci-dessous, pour afficher des résultats différents dans différentes vues du projet.

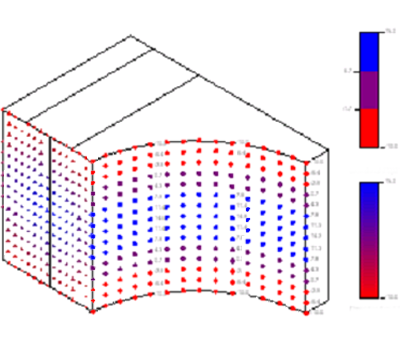

Surface colorée Affiche les résultats de l'analyse sous forme de surface colorée.	Marqueurs avec texte Affiche une forme graphique de couleur à chaque point de données. Chaque point présente les numéros configurables correspondants qui représentent les résultats de l'analyse.

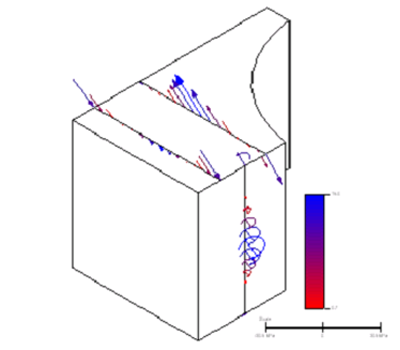

Diagrammes avec texte Affiche un diagramme de couleur généré à partir des points de données d'analyse. Le schéma peut contenir des lignes de clôture tracées à partir de la courbe jusqu'à la limite du diagramme. Chaque point présente les numéros configurables correspondants qui représentent les résultats de l'analyse.	Vecteurs avec texte Affiche des flèches de vecteur de couleur générées à partir des points de données d'analyse. Les lignes de vecteur peuvent être tracées à partir, vers et autour des axes de points de données. Chaque point présente les numéros configurables correspondants qui représentent les résultats de l'analyse.
Forme déformée Affiche la déformation du modèle analytique. La déformation est décrite par un vecteur de déplacement au niveau des points sélectionnés par l'utilisateur dans des courbes et surfaces analytiques.

Remarque : Lors de l'utilisation des styles Surface colorée et Marqueurs avec texte, les résultats de l'analyse ne sont pas visibles dans les vues qui utilisent le style visuel Image filaire.
