Lorsque vous ajoutez une géométrie à la famille de composants, vous devez contraindre la géométrie par rapport à la structure paramétrique précédemment créée.
Pour obtenir des résultats optimaux, les esquisses de la géométrie doivent être contraintes par rapport aux plans de référence dont dépendent les relations paramétriques.

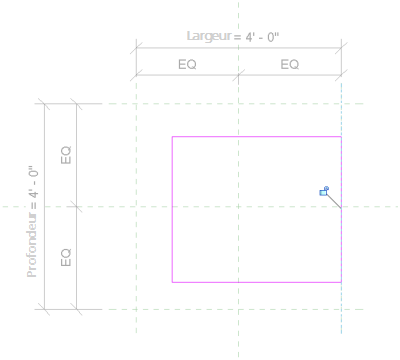

- Utilisez l'outil Aligner et sélectionnez le plan de référence spécifique et la ligne d'esquisse afin de définir la contrainte.
- Lorsque le symbole de verrou s'affiche, cliquez dessus pour verrouiller la contrainte.
Pour contraindre l'esquisse d'une géométrie au cours de la création :
Si la contrainte est libellée, le paramètre créé à partir de la contrainte permet à la géométrie de s'adapter aux modifications apportées au paramètre.
