Affectation de réserves équipées dans un tableau de circuits

Vous pouvez marquer un emplacement vide (ouvert) en tant que réserve équipée.

La boîte de dialogue Paramètres électriques contient deux paramètres qui vous permettent de spécifier si les charges de réserve équipée sont incluses dans les paramètres Charge totale connectée et Demande de charge totale estimée du panneau (en VA et en ampères). Ces deux paramètres sont Inclure les réserves équipées dans les totaux de panneaux et Exécuter les calculs de charges des espaces.

Les réserves équipées sont verrouillées par défaut, mais peuvent être déverrouillées. Les réserves équipées verrouillées ne quittent pas leur emplacement ou phase lorsque vous rééquilibrez la nomenclature de tableaux.

Remarque : Vous devez déverrouiller une réserve équipée avant de la remplacer par un circuit.

1. Ouvrez une nomenclature de tableaux.
2. Sélectionnez un ou plusieurs emplacements ouverts.
3. Cliquez sur l'onglet Modifier la nomenclature de tableauxle groupe de fonctions Circuits Attribuer la réserve équipée.

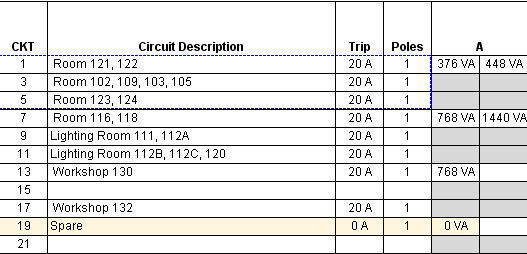

   Le terme Réserve équipée s'affiche dans la colonne Description du circuit pour tous les emplacements sélectionnés et les valeurs de phase sont définies par défaut sur 0. Vous pouvez remplacer cette valeur et attribuer des valeurs de charge de phase aux réserves équipées.


   Remarque : Lorsque le nombre de pôles maximum est atteint sur un panneau, la commande Attribuer la réserve équipée n'est pas disponible. Si, par exemple, 21 pôles sont attribués au disjoncteur et 42 emplacements sont affichés dans le gabarit, cette commande n'est pas disponible pour les pôles 22 à 42.
