A propos du masquage de parties d'une vue sur une feuille

Vous pouvez masquer certaines parties d'une vue que vous avez insérée sur une feuille afin de vous concentrer sur une zone particulière.

Utilisez l'une des méthodes suivantes ou les deux :

• Zone cadrée : elle vous permet de travailler sur une zone particulière du modèle de bâtiment.
• Zones de masquage : elles vous permettent de masquer des parties de la vue (dans la zone cadrée rectangulaire) qui ne sont pas pertinentes.

Conseil : Pour conserver la version initiale de la vue, créez d'abord une vue dupliquée. Dans l'arborescence du projet, cliquez avec le bouton droit de la souris sur le nom de la vue, puis choisissez Dupliquer la vueDupliquer. Ouvrez la vue dupliquée et appliquez les zones cadrées et les zones de masquage aux emplacements de votre choix. Insérez alors la vue dupliquée dans la feuille.

Exemple d'architecture

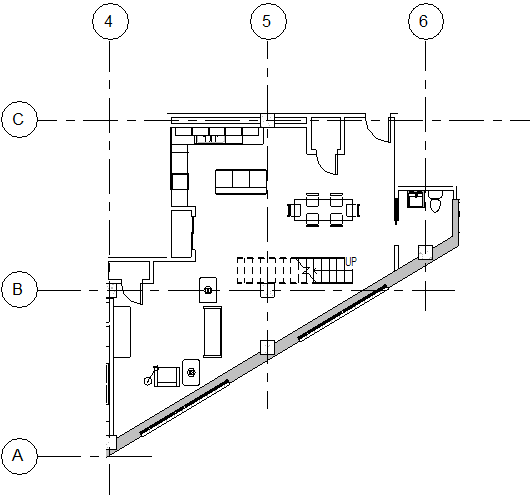

Dans le plan d'étage suivant, une zone cadrée non rectangulaire masque la géométrie inutile du modèle dans les angles supérieurs gauche et droit de l'appartement.

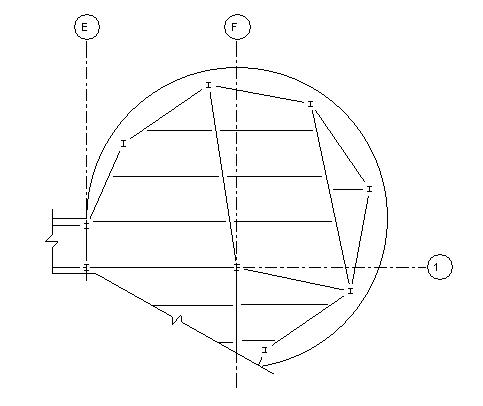

Exemple structurel
